Cutie de conexiuni pentru aparate în tencuială
Nr. art. 2003023 | EAN 4012195003571
- Descrierea produsului
-
Descrierea produsuluiDoză de aparate/Doză de conexiuni cu volum mărit al dozelor de ambele părţi ale orificiului de montaj al aparatului pentru fixarea clemelor de legătură. Distanţă de combinare conform normei sigură la torsiune, garantată la 71 mm (conform DIN 49 073-1) prin cuplul Snap de blocare. Deschideri pentru conductor și țeavă până la Ø 21 mm cu suport pentru tencuială, distanţa între şuruburile de fixare 60 mm, pentru fixarea cu şuruburi autoperforante de 3,2 mm, cu 4 orificii pentru şuruburi şi 2 şuruburi de aparate, grad de protecţie IP20.
-
- Date tehnice
-
Date tehnice

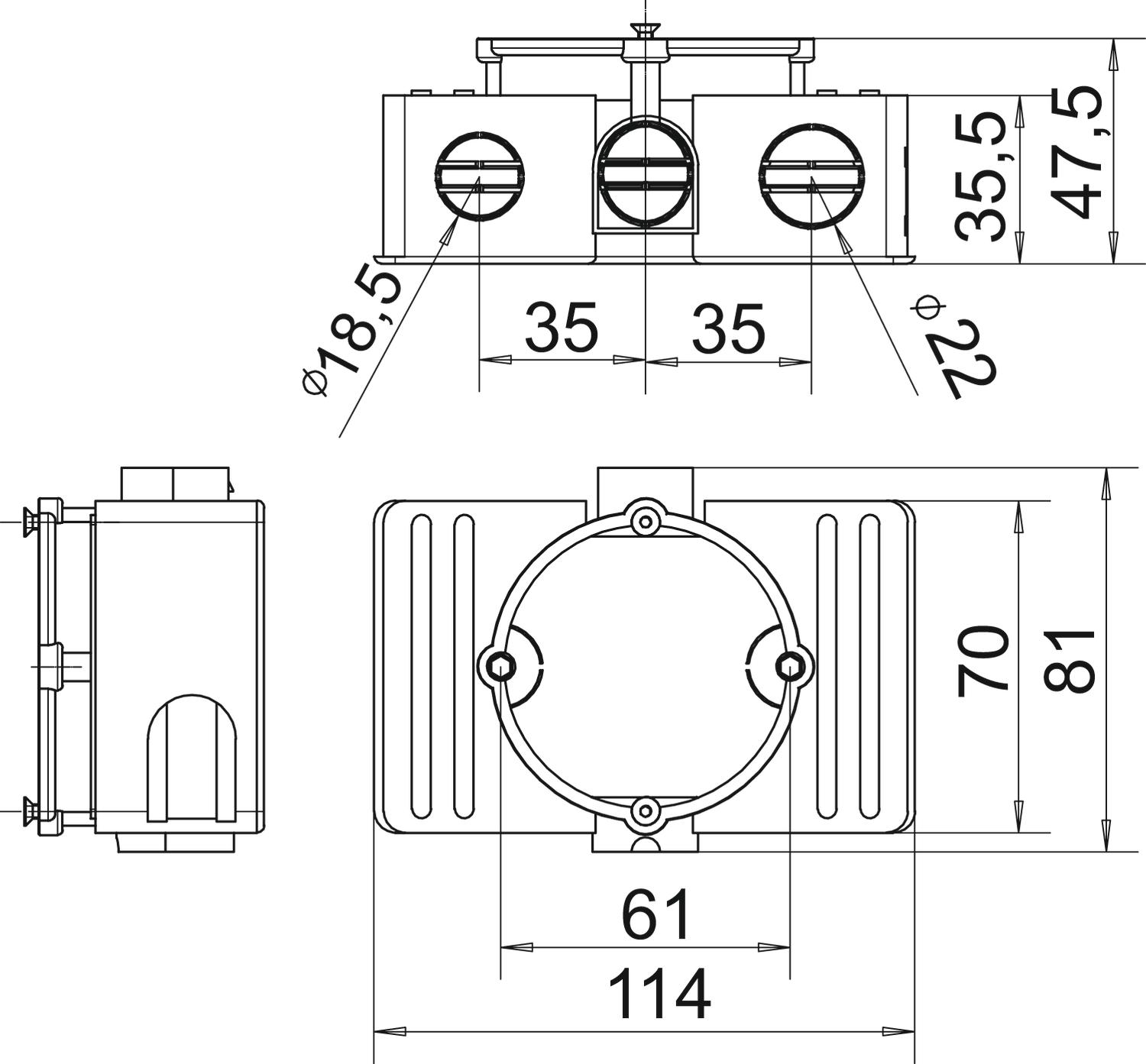

. 8 Capac fără Cotă pardoseală min. 50 mm Cu ecranare nu Cu limbă pentru cui nu Cu şuruburi da Culoare negru Diametru 60 mm Diametru interior 60 mm Dimensiune 70x110x48 Distanţa dintre şuruburile aparatului 60 mm Etanș nu fără halogeni da Fixarea aparatelor Şuruburi Fixarea capacului nu se potriveşte Formă dreptunghiular ignifug conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 650 °C Înălţime 48 mm Introducere prin partea inferioară nu la echipare fără Lăţimea 70 mm Lungime 110 mm Material Polistirol Menținerea în funcțiune fără Număr de introduceri 8 Număr de utilizări 1 pentru diametrul ţevii 20 mm Plombat nu Rezistenţă la şoc da Secțiune transversală nominală max. 2,5 mm² Secțiune transversală nominală min. 1,5 mm² Ștuț Conectori tubulari Tensiune nominală 400 V Tip de introducere_ Găuri uşor perforabile pentru conductori şi tuburi cu diametrul de până la 21 mm Tip de protecţie IP20 Tip de trecere prin carcasă Ştanţare prealabilă - Toate tipurile
- Materiale de descărcat
-
Specificații UG 60 VK / 2003023 , 0.24MB , pdfDeclarație de conformitate UE UG 60 VK / 2003023 , 0.05MB , pdfAutorizație de utilizare Certificare VDE pentru UG 60... , 0.12MB , pdf
