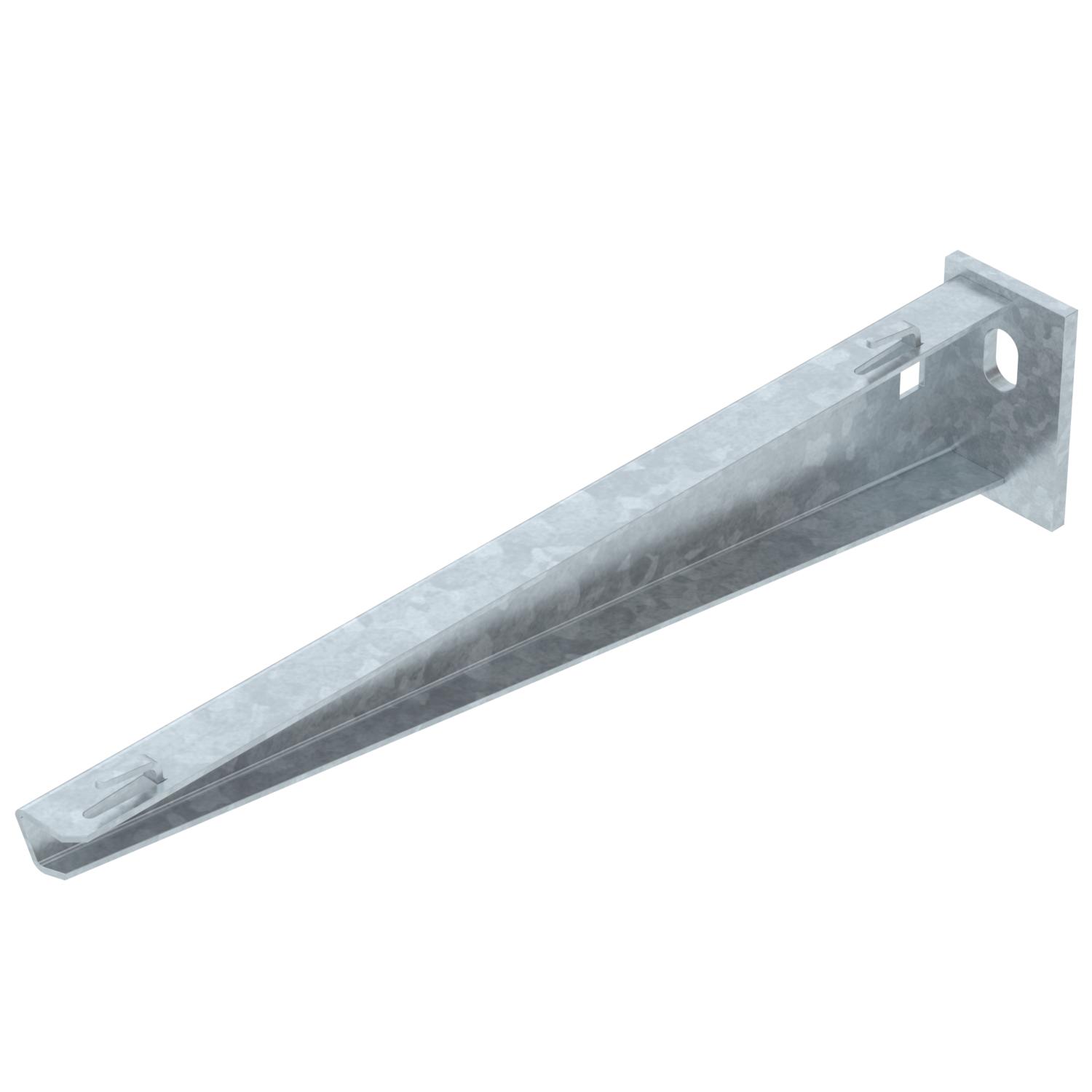

Consolă pentru perete şi pentru stâlp AWG 15 FT
Nr. art. 6420610 | EAN 4012196662593
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată pentru fixarea fără şuruburi a jgheaburilor din sârmă.
-
- Date tehnice
-
Date tehnice

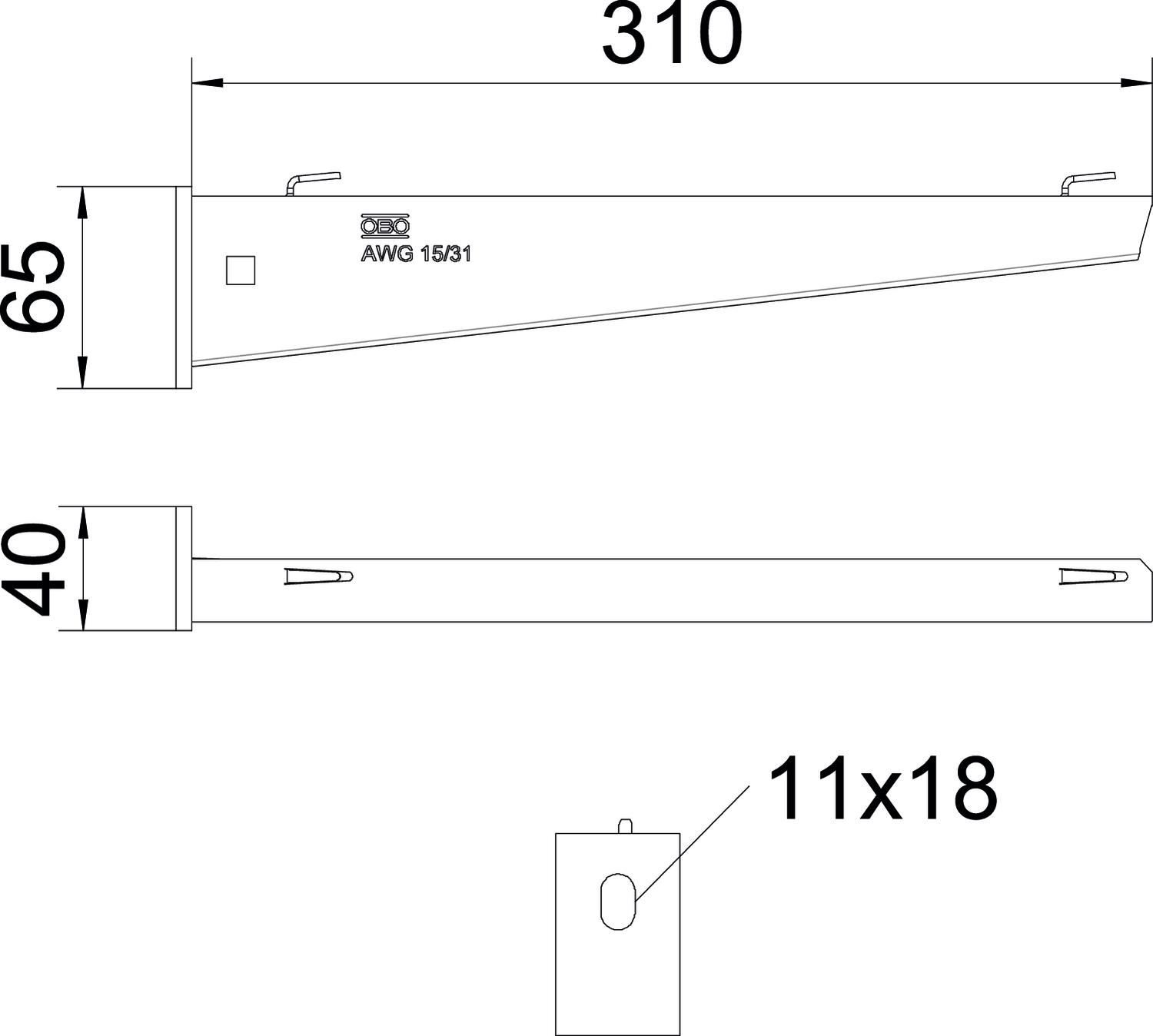

Culoare zinc Diametru gaură 11 mm Dimensiune B310mm Dimensiune A 40 mm Dimensiunea H 65 mm Dimensiune B 310 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 65 mm Lăţimea 310 mm Lungime 40 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu pentru lățime max. 300 mm pentru lățime min. 300 Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW G 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
