Consolă pentru perete şi pentru stâlp AWG 15 FT
Nr. art. 6420606 | EAN 4012196662470
- Descrierea produsului
-

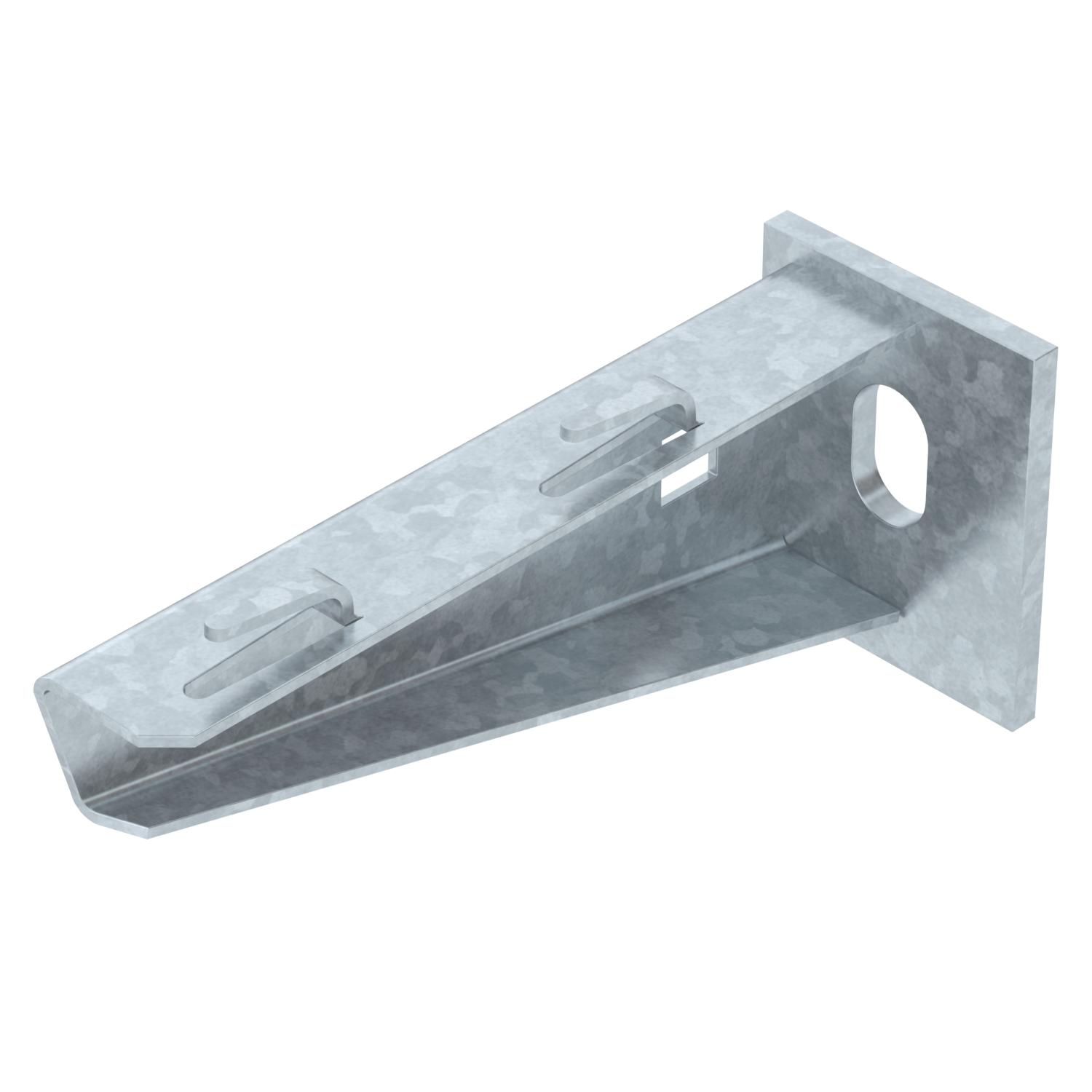

Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată pentru fixarea fără şuruburi a jgheaburilor din sârmă.
-
- Date tehnice
-
Date tehnice

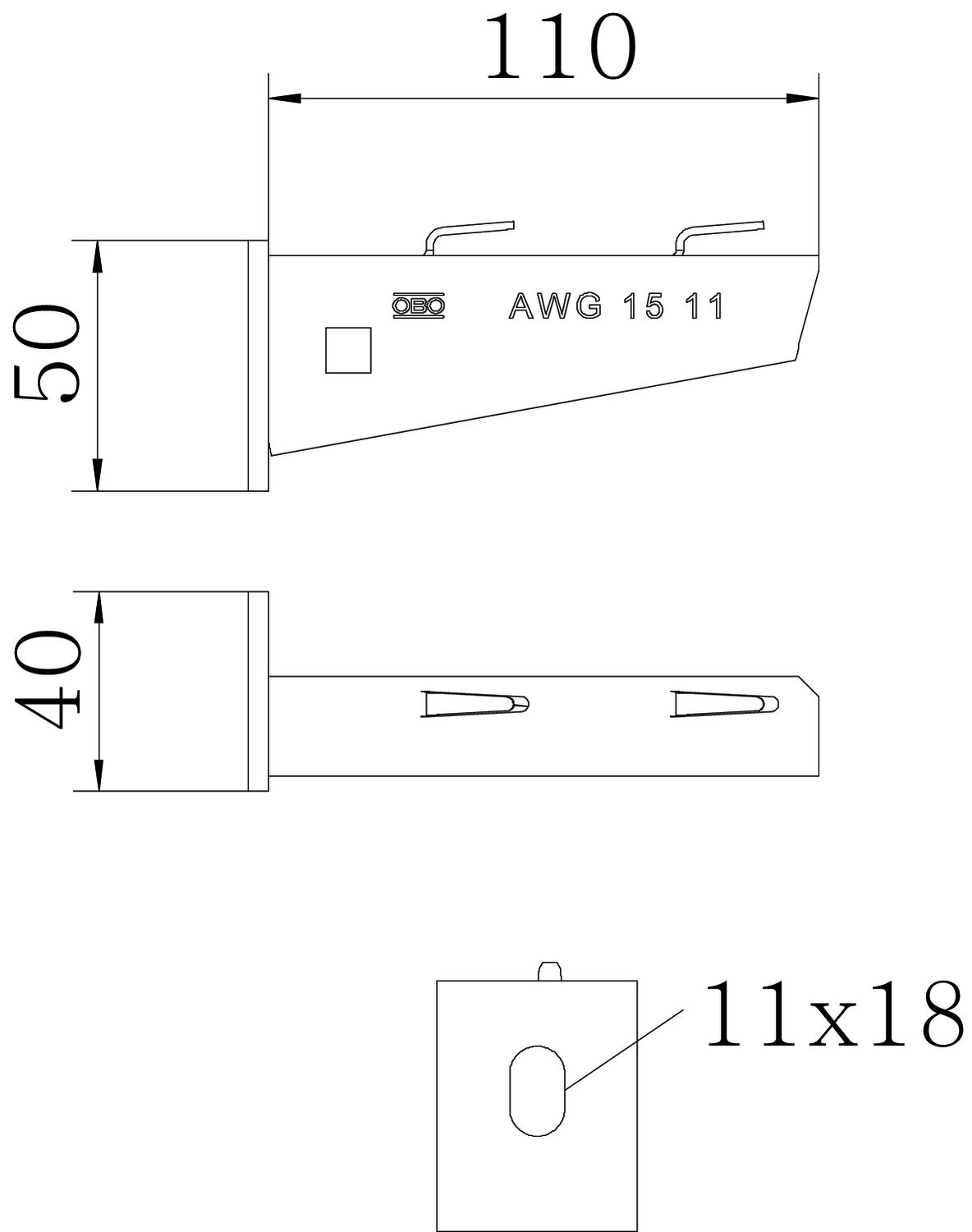

Culoare zinc Diametru gaură 11 mm Dimensiune B110mm Dimensiune A 40 mm Dimensiunea H 50 mm Dimensiune B 110 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 50 mm Lăţimea 110 mm Lungime 40 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu pentru lățime max. 100 mm pentru lățime min. 100 Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW G 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
- Materiale de descărcat
-
Specificații AW G 15 11 FT / 6420606 , 0.30MB , pdfDeclarație de conformitate UE AW G 15 11 FT / 6420606 , 0.13MB , pdfDeclarație de Conformitate pentru UK AW G 15 11 FT / 6420606 , 0.09MB , pdfREACH Declarație de conformitate AW G 15 11 FT / 6420606 , 0.12MB , pdfRoHS Declarație de conformitate AW G 15 11 FT / 6420606 , 0.13MB , pdfAutorizație de utilizare Agrement VDE stâlpi și console , 0.12MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
