Consolă pentru perete şi pentru stâlp AW 55 FT
Nr. art. 6418724 | EAN 4012196205271
- Descrierea produsului
-

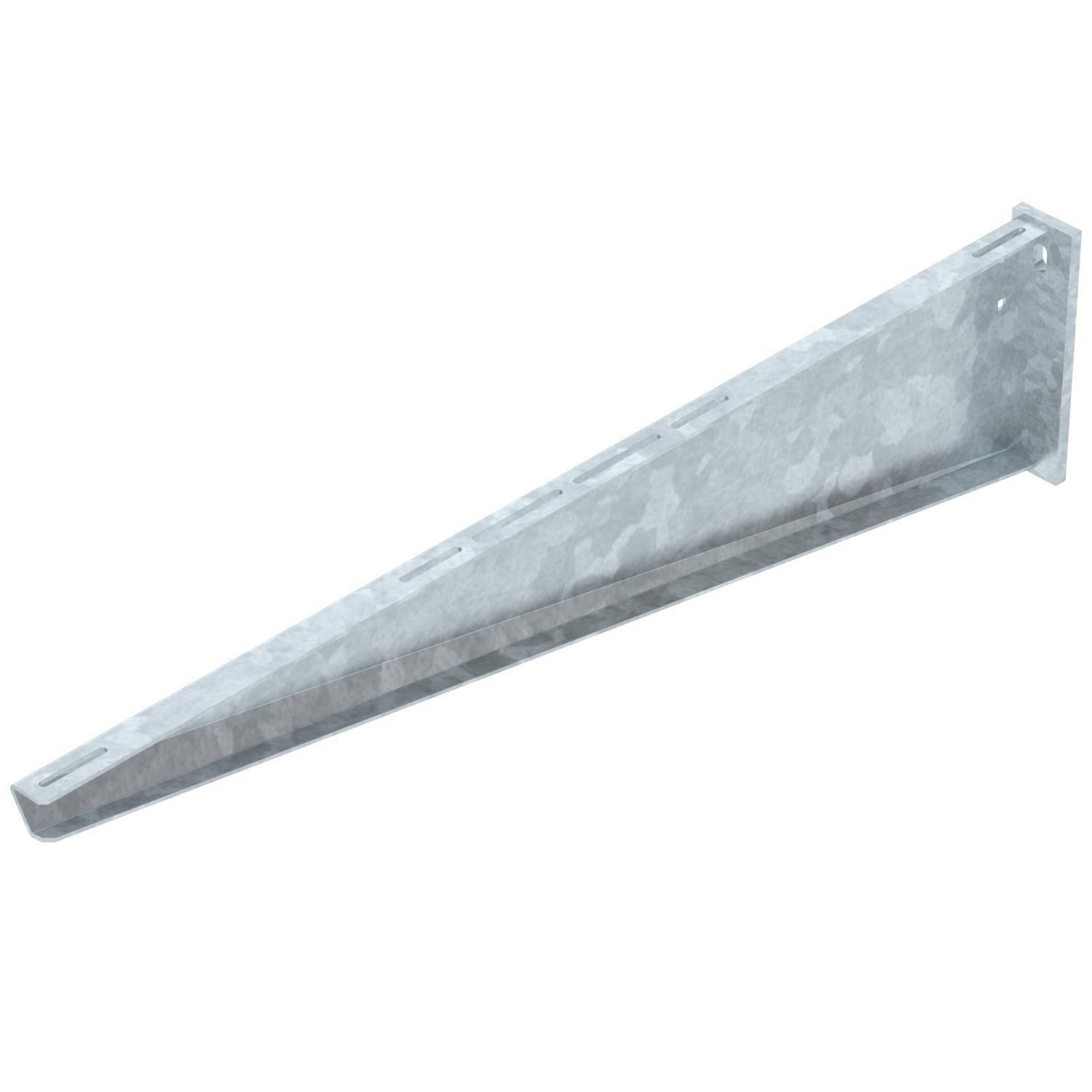

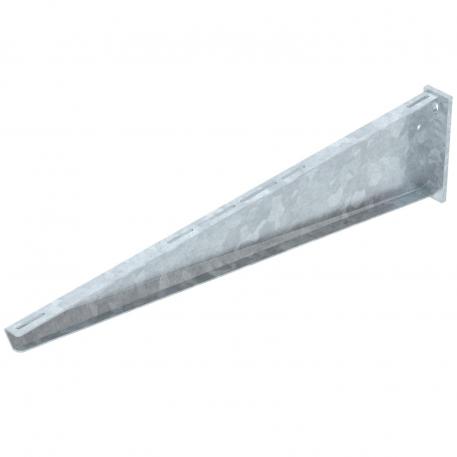

Descrierea produsuluiConsolă de încărcări mari pentru perete şi stâlp cu flanşă sudată.
-
- Date tehnice
-
Date tehnice

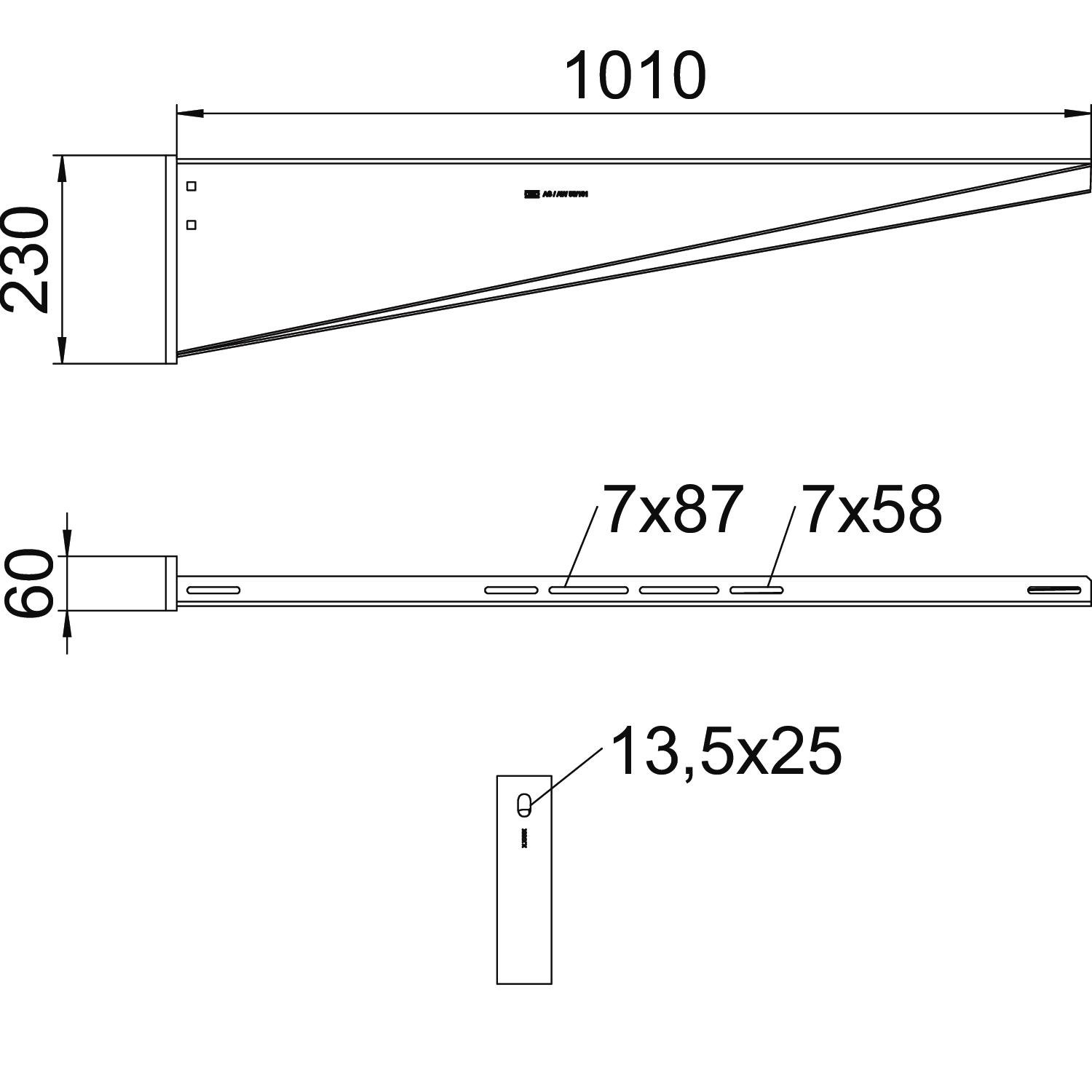

Culoare zinc Diametru gaură 13,5 mm Dimensiune B1010mm Dimensiune A 60 mm Dimensiunea H 230 mm Dimensiune B 1010 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 5,5 kN Înălţime 230 mm Lăţimea 1010 mm Lungime 60 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 55
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
