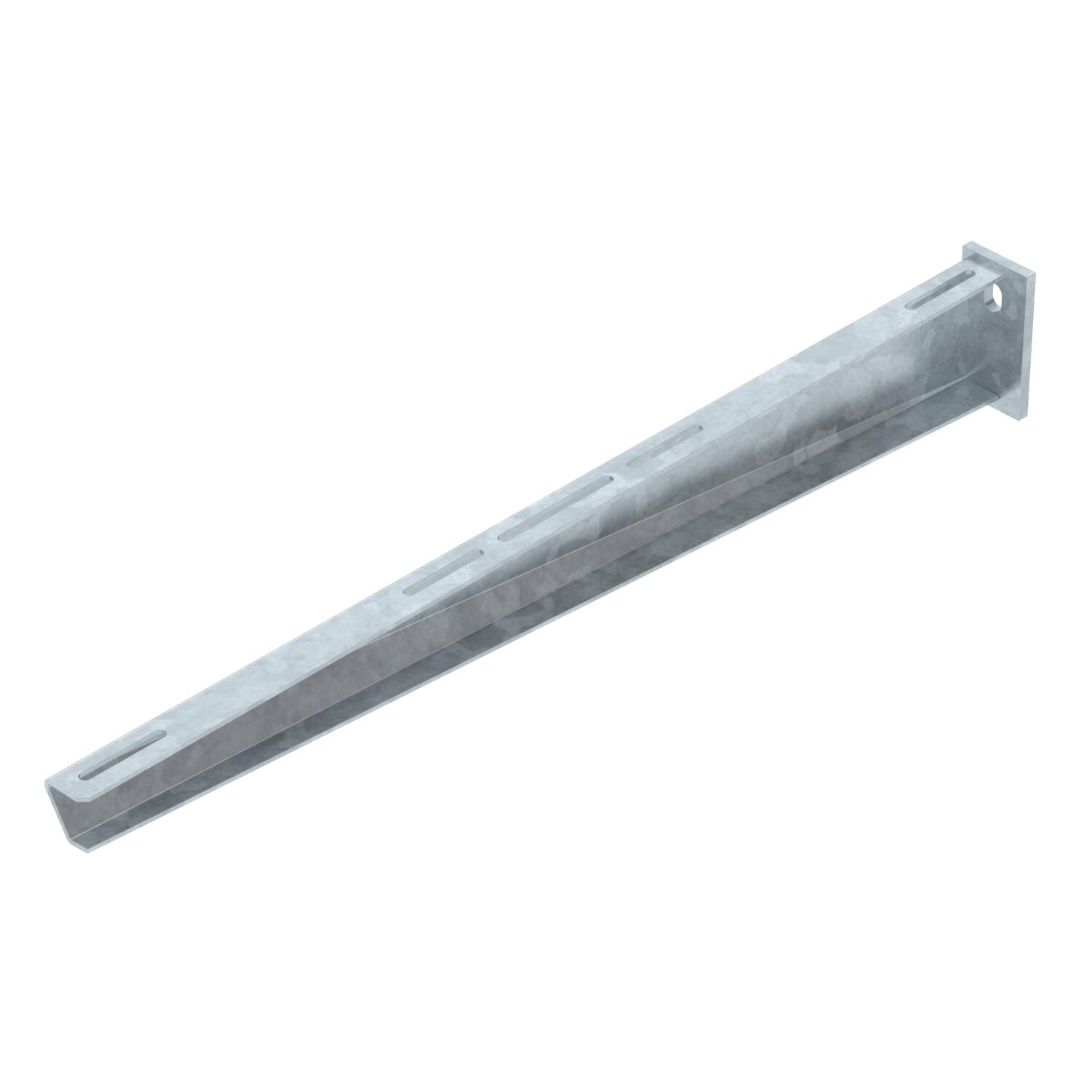

Consolă pentru perete şi pentru stâlp AW 30 FT
Nr. art. 6419836 | EAN 4012196483730
- Descrierea produsului
-
Descrierea produsuluiConsolă pentru încărcări medii, pentru perete şi stâlp cu flanşă sudată.
-
- Date tehnice
-
Date tehnice

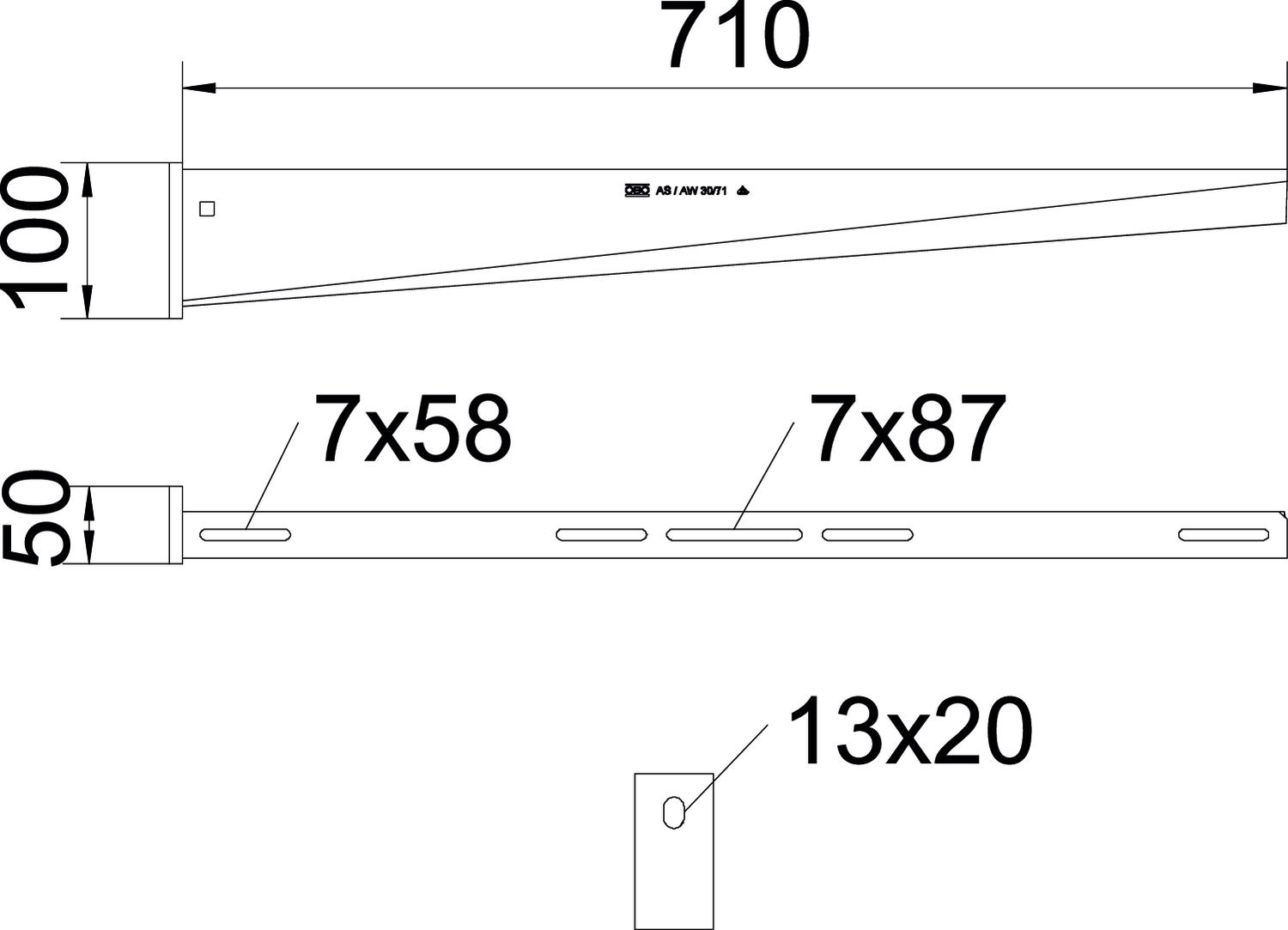

Culoare zinc Diametru gaură 13 mm Dimensiune B710mm Dimensiune A 50 mm Dimensiunea H 100 mm Dimensiune B 710 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 3 kN Înălţime 100 mm Lăţimea 710 mm Lungime 50 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola AW 30
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
Specificații AW 30 71 FT / 6419836 , 0.32MB , pdfDeclarație de conformitate UE AW 30 71 FT / 6419836 , 0.12MB , pdfDeclarație de mediu pentru produs (EPD) AW 30 71 FT / 6419836 , 1.48MB , pdfDeclarație de Conformitate pentru UK AW 30 71 FT / 6419836 , 0.09MB , pdfREACH Declarație de conformitate AW 30 71 FT / 6419836 , 0.12MB , pdfRoHS Declarație de conformitate AW 30 71 FT / 6419836 , 0.12MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj sisteme de stâlpi U , 1.76MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
