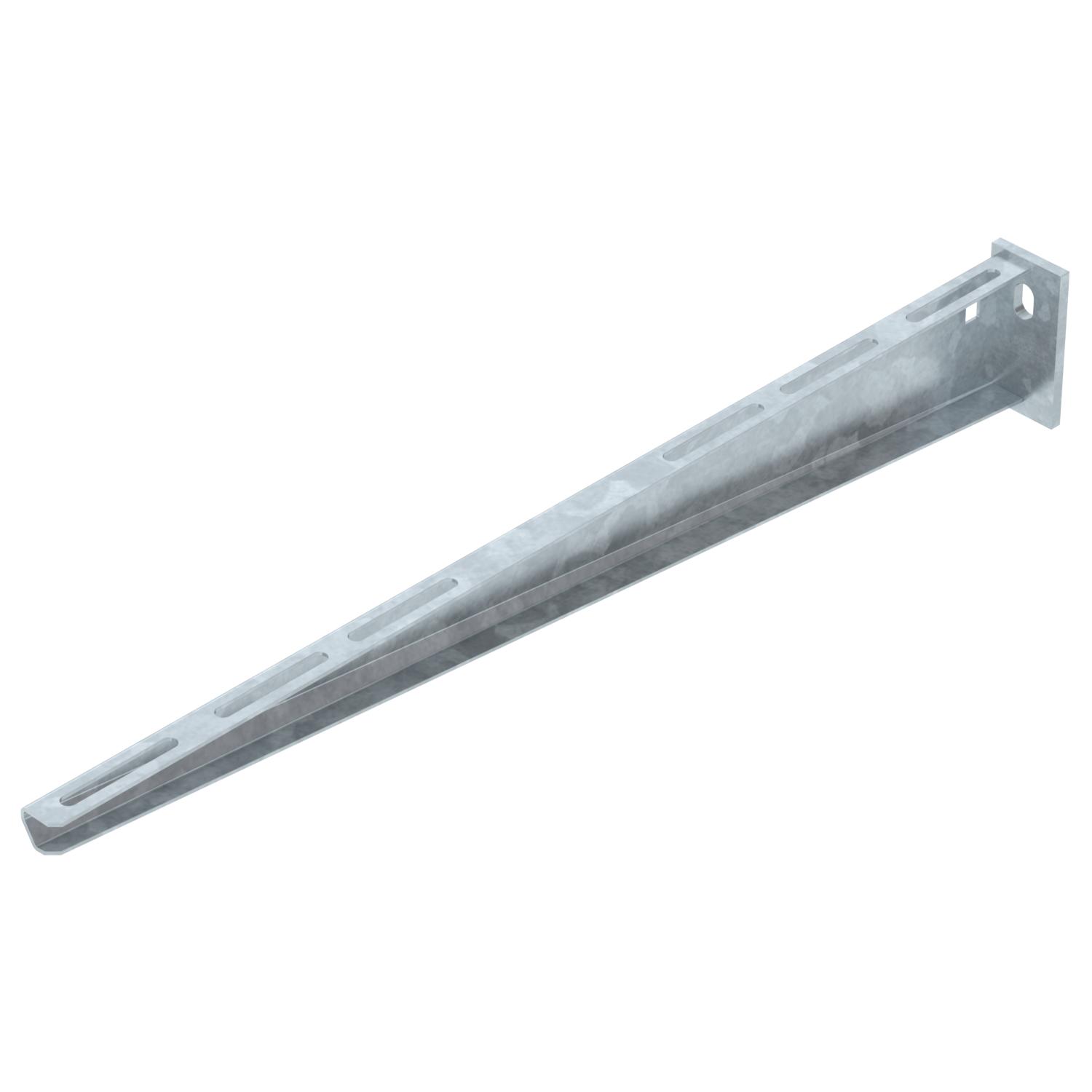

Consolă pentru perete şi pentru stâlp AW 15 FT
Nr. art. 6420796 | EAN 4012196207435
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată.
-
- Date tehnice
-
Date tehnice
Articol EPD da Culoare zinc Diametru gaură 11 mm Dimensiune B560mm Dimensiune A 40 mm Dimensiunea H 80 mm Dimensiune B 560 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 80 mm Lăţimea 560 mm Lungime 40 mm Maß W 560 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
