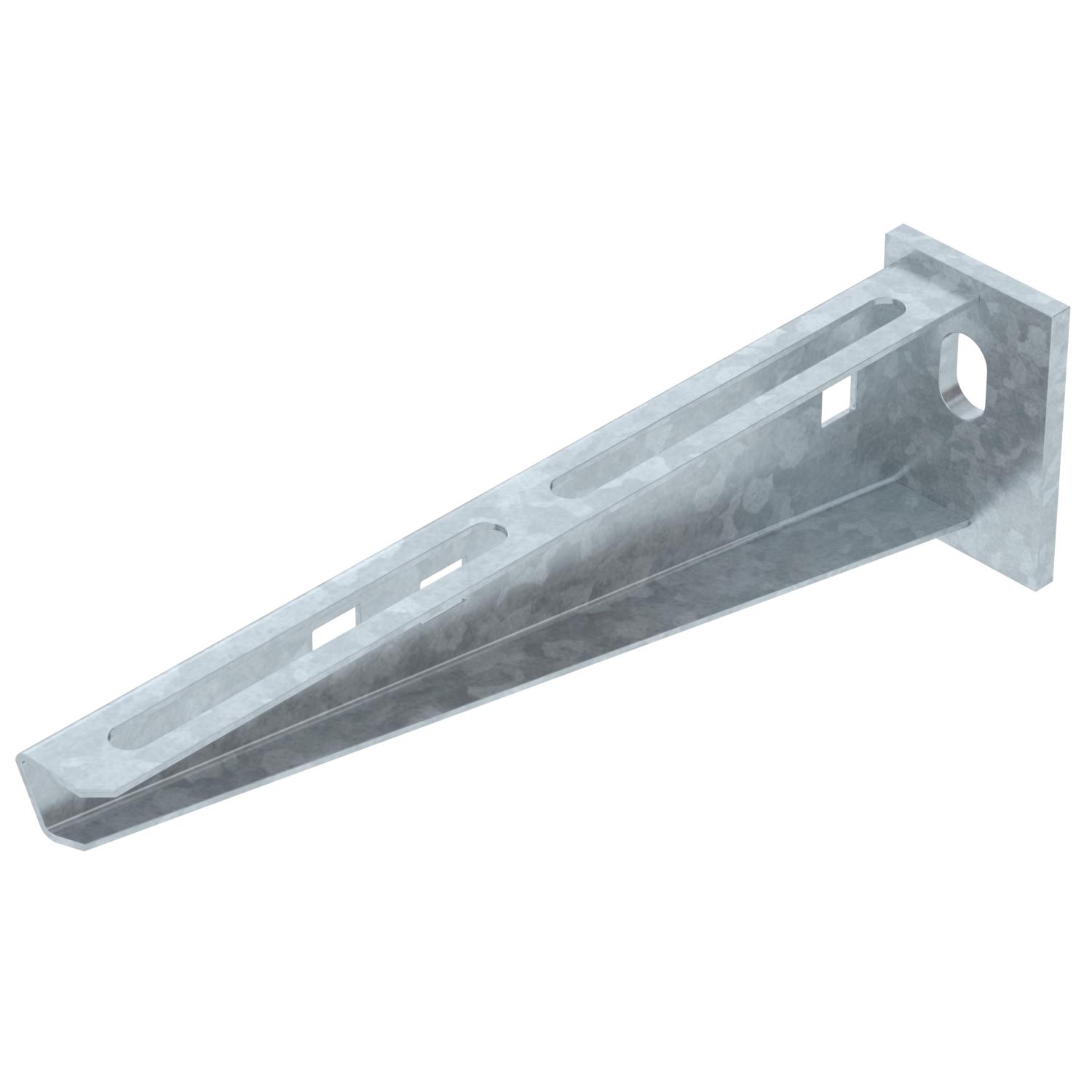

Consolă pentru perete şi pentru stâlp AW 15 FT
Nr. art. 6420680 | EAN 4012196207190
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată.
-
- Date tehnice
-
Date tehnice

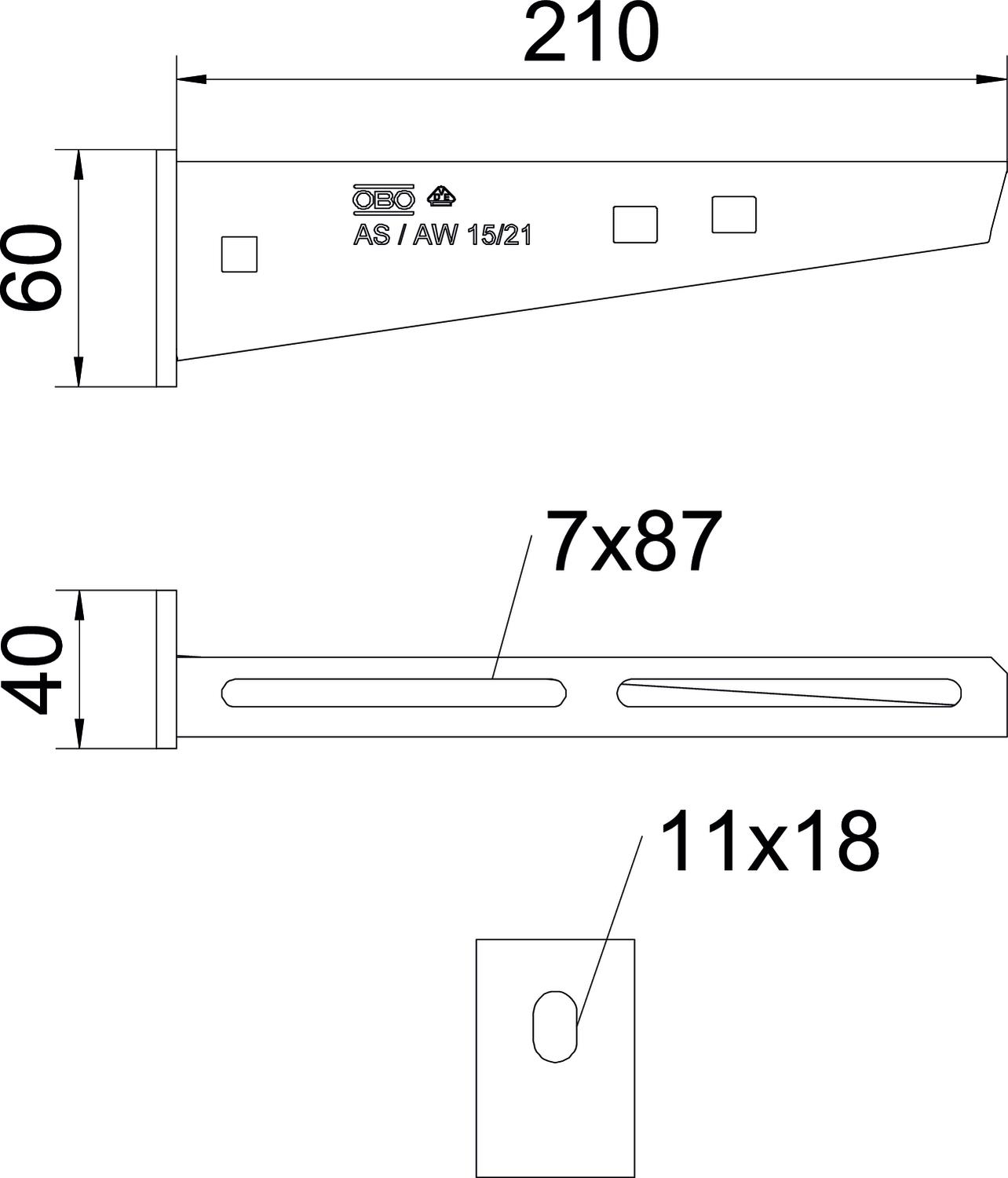

Amprenta CO₂ (GWP) de la leagăn la poartă 0,6412 kg CO₂e / 1 Bucată Articol EPD da Culoare zinc Diametru gaură 11 mm Dimensiune B210mm Dimensiune A 40 mm Dimensiunea H 60 mm Dimensiune B 210 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 2,36 in Înălţime 60 mm Lăţimea 210 mm Lăţimea 8 in Lungime 40 mm Maß W 210 mm Material Oţel Menținerea în funcțiune da Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
