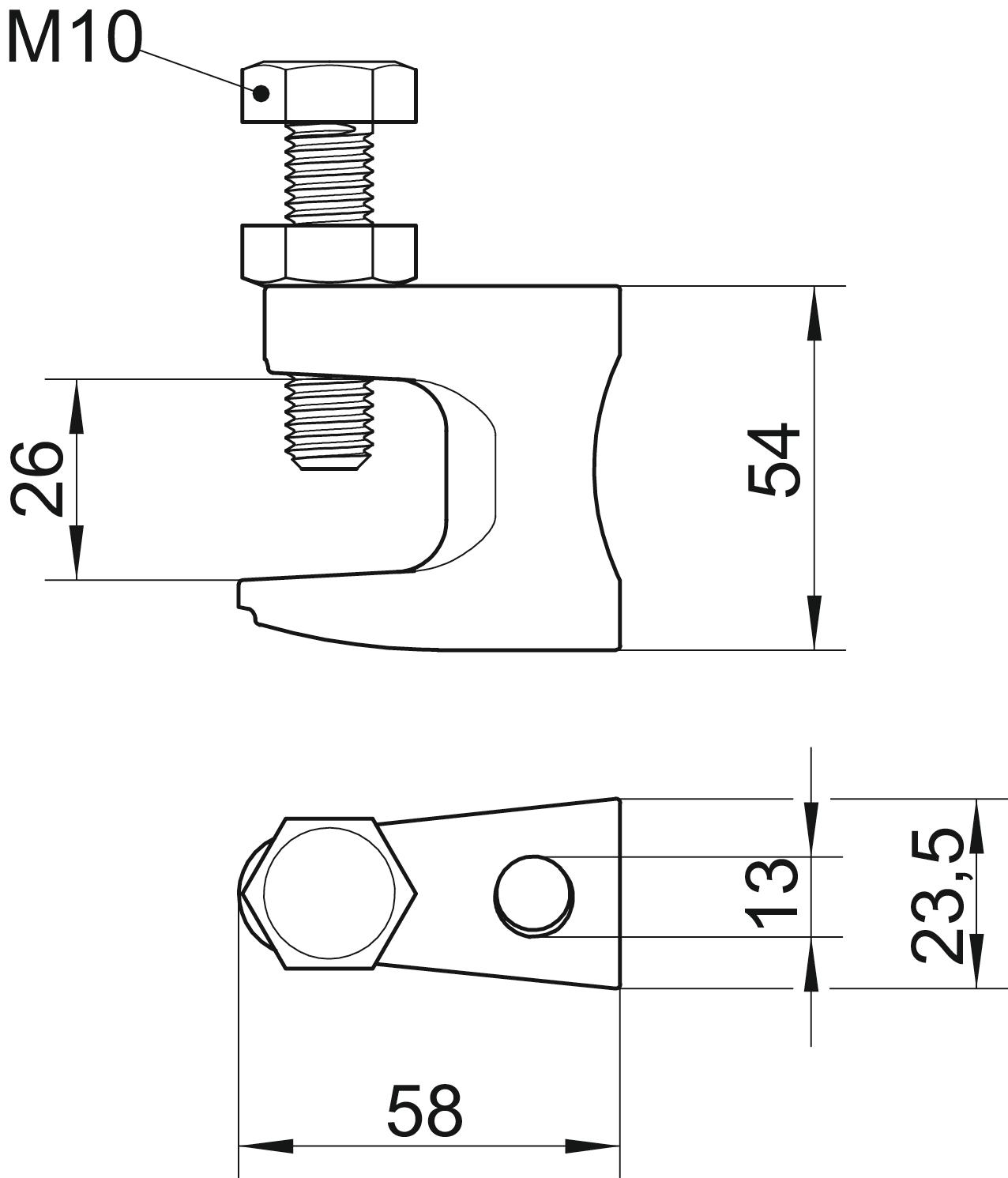

Clemă filetată de susţinere, cu gaură străpunsă 58 | 23,5 | 54 | | | | 26 | 13 | 3,5 | M10
morepic-1 morepic-2 video-1

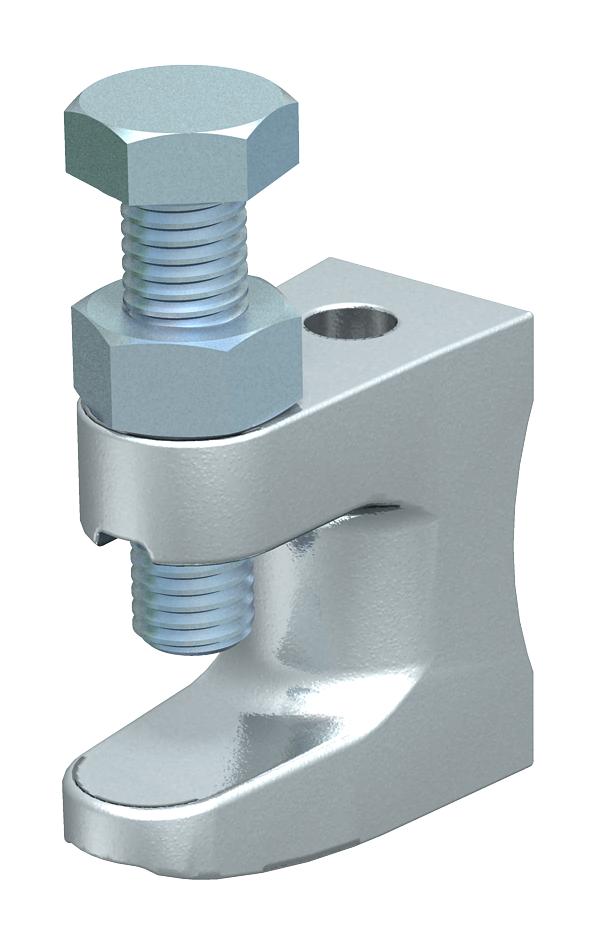

Clemă filetată de susţinere, cu gaură străpunsă

Nr. art. 1488031 | EAN 4012195150978

Descrierea produsului
Descrierea produsului
cu orificiu de trecere

Cuplu de strângere max.: 21 Nm
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
Date tehnice

Date tehnice

Articulat nu
Dimensiune 0-26mm
Dimensiune D 13 mm
Dimensiune G (mm) M10
Dimensiune L 58 mm
Dimensiunea H 54 mm
Dimensiune B 23,5 mm
Dimensiune F 26 mm
Filet M10
Filet metric 10
Grosimea flanșei F max. 26 mm
Înălţime 54 mm
Lăţimea 23,5 mm
Lungime 58 mm
Material Fontă maleabilă
Mod de fixare Şuruburi
Orificiu de fixare 13 mm
Reglabil cu balama nu
Sarcină de rupere 3,5 kN
Tensiune de strângere max. 21 Nm
Tip de conexiune/componente Gaură
Toate tipurile

Toate tipurile

Tip Lungime Lăţimea Înălţime Grosimea flanșei F max. Orificiu de fixare Sarcină de rupere Filet Nr. art. Cantitate cea mai mică unitate de vânzare
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Bucată
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Bucată
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Bucată
Materiale de descărcat

Descărcare

Declarație de conformitate UE FL 3 TG / 1488031 , 0.06MB , pdf
Descărcare
REACH Declarație de conformitate FL 3 TG / 1488031 , 0.12MB , pdf
Descărcare
RoHS Declarație de conformitate FL 3 TG / 1488031 , 0.12MB , pdf
Descărcare

FL 3 TG / 1488031
