Casetă reglabilă în înălţime pentru Tubus, RKFNUZD3, oţel inoxidabil
Nr. art. 7409605 | EAN 4012197369194
- Descrierea produsului
-

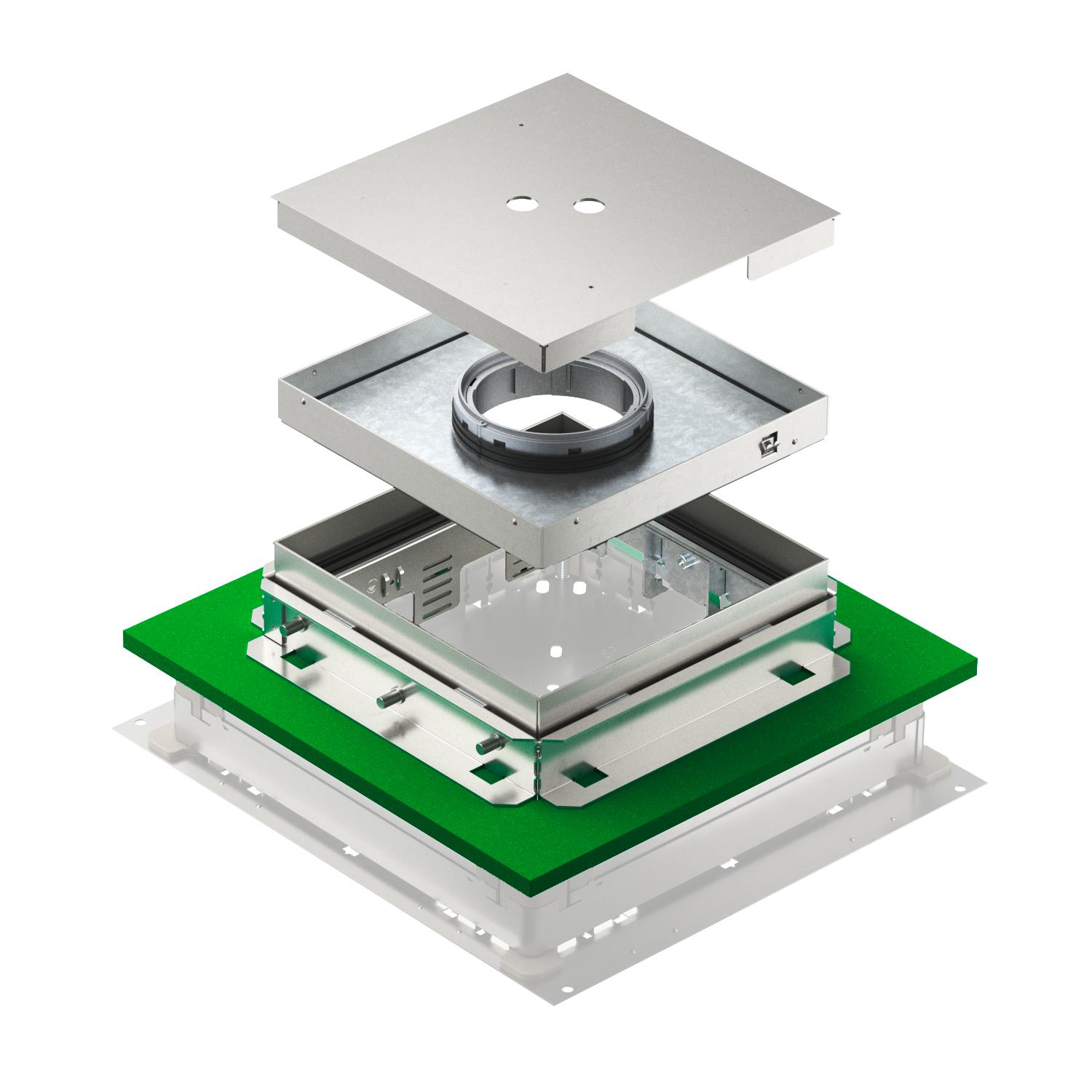

Descrierea produsuluiCasetă reglabilă în înălţime şi decuplată de la pardoseală, de mărime nominală 9, pentru Tubus, destinată montării aparatelor de instalaţii în pardoseli cu îngrijire uscată sau umedă în interior, pentru montare în dozele în pardoseală UZD250-3 sau UZD350-3, echipată cu un capac pentru montaj DUG../9 sau în UGD250-3/9 sau UGD350-3/9. Montajul este realizat prin intermediul cornierelor de ajustare (care se comandă separat) în profilul ramelor din aluminiu corespunzător dozelor în pardoseală.
Casetă ajustabilă pe înălțime cu Tubus, 3 compartimente. Se pot instala 3 plăci de acoperire de tipul APMT5. Pentru instalarea a 3 suporturi universale UT4 pentru 9 aparate pentru instalații individuale cu inel / suport de susținere sau 12 aparate Modul 45.
-
- Date tehnice
-
Date tehnice

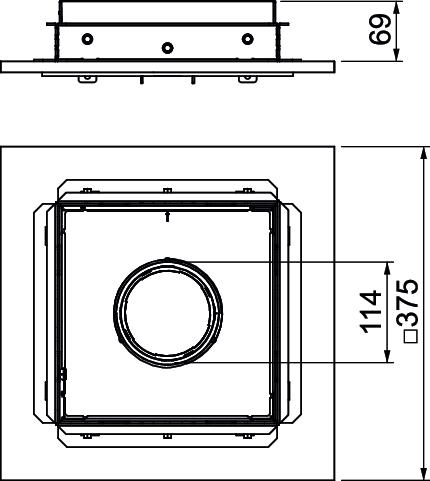

Adâncime de montare 136 mm Certificări VDE Cotă pardoseală max. 442 mm Cotă pardoseală min. 136 mm Decuplabil da Dimeniune nominală pentru coloane de instalații 9 Dimensiune 243x243x83 Domeniul de reglare în înălțime max. 110 mm Domeniul de reglare în înălțime min. 69 mm Execuția fixării de cablu Tubus retractabil Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP55 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 25 mm Înălţime 81 mm Înălțimea șapei max. 110 mm Înălțimea șapei min. 69 mm Încărcare verticală, suprafață mare până la 5.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii ud Lăţimea 243 mm Lungime 243 mm Material Oţel inoxidabil Numărul aparatelor montabile 12 Numărul fixărilor de cablu 1 Numărul suporților universali 3 x UT4 Potrivit pentru instalarea în pardoseală dublă nu Potrivit pentru instalarea în pardoseală falsă nu Standard EN 50085-2-2 Suport aparate pentru montaj pe paharele de aparate nu Tipul sistemului de montaj UT4 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Tubus cu placă de acoperire, cu clemă mâner, pentru casete cu ramă şi casete reglabile pe înălţime
TUK2 GV 7428140 1 Bucată - Materiale de descărcat
-
