Casetă reglabilă în înălţime pentru tubus, RKFNUZD3, oţel inoxidabil 105 | 90 | 20 | 4

Casetă reglabilă în înălţime pentru tubus, RKFNUZD3, oţel inoxidabil

Nr. art. 7409372 | EAN 4012195869092

Nr. art. / Tip

Cotă pardoseală min.

Dimensiunea h

Grosimea stratului acoperitor de pardoseală

Dimeniune nominală pentru coloane de instalații	4

Descrierea produsului

Descrierea produsului

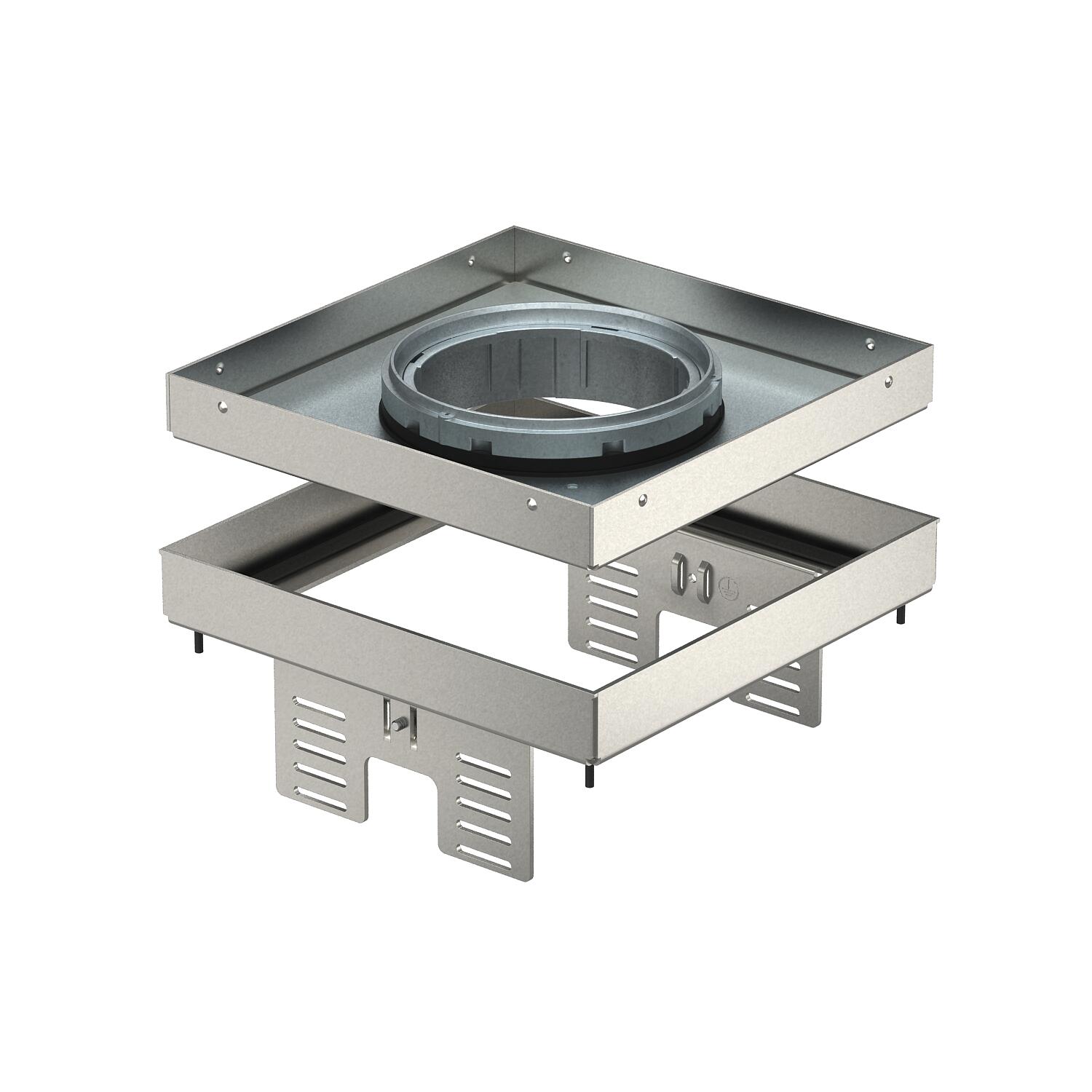

Casetă reglabilă în înălţime şi decuplată de la pardoseală, de mărime nominală 4, pentru Tubus, destinată montării aparatelor de instalaţii în pardoseli cu îngrijire uscată sau umedă în interior, pentru montare în dozele în pardoseală UZD250-3 sau UZD350-3, echipată cu un capac pentru montaj DUG../4 sau în UGD250-3/4 sau UGD350-3/4. Montajul este realizat prin intermediul cornierelor de ajustare (care se comandă separat) în profilul ramelor din aluminiu corespunzător dozelor în pardoseală.
Casetă ajustabilă pe înălțime cu Tubus, 2 compartimente. Se pot instala 2 plăci de acoperire de tipul APMT2. Pentru instalarea a 2 suporturi universale UT3 pentru 4 aparate pentru instalații individuale cu inel / suport de susținere sau 6 aparate Modul 45.

Date tehnice

Date tehnice

Adâncime de montare	105 mm
Certificări	VDE
Cotă pardoseală min.	105 mm
Decuplabil	da
Dimeniune nominală pentru coloane de instalații	4
Dimensiune	200x200mm
Dimensiunea h	90 mm
Execuția fixării de cablu	Tubus retractabil
Grad de protecție IK	IK10
Gradul de protecție (IP) în stare de repaus	IP44
Gradul de protecție (IP) în utilizare	IP20
Grosimea stratului acoperitor de pardoseală	20 mm
Înălţime	90 mm
Încărcare verticală, suprafață mare	până la 5.000 N

Îngrijirea pardoselii	ud
Lăţimea	199 mm
Lățimea dimensiunii instalației	201 mm
Lungime	199 mm
Lungimea dimensiunii instalației	201 mm
Material	Oţel superior, inoxidabil 1.4307
Numărul aparatelor montabile	6
Numărul fixărilor de cablu	1
Potrivit pentru instalarea în pardoseală dublă	da
Potrivit pentru instalarea în pardoseală falsă	da
Suport aparate pentru montaj pe paharele de aparate	nu
Tipul sistemului de montaj	UT3
Variantă	pătrat
Versiune pentru încărcări grele	nu

Toate tipurile

Toate tipurile

Tip	Cotă pardoseală min.	Dimensiunea h	Grosimea stratului acoperitor de pardoseală	Dimeniune nominală pentru coloane de instalații	Nr. art.	Cantitate	cea mai mică unitate de vânzare
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Bucată	1 Bucată
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Bucată	1 Bucată

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Tubus cu placă de acoperire, cu clemă mâner, pentru casete cu ramă şi casete reglabile pe înălţime	TUK2 GV	7428140	Bucată	1 Bucată
Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm	UT3 45 3	7408723	Bucată	1 Bucată
Profil de reglare în înălţime pentru instalarea în UGD250-3 pentru o casetă pătrată	NW 250-3 QK	7410540	Bucată	1 Bucată
Profil de reglare în înălţime pentru instalarea în UGD350-3 pentru o casetă pătrată	NW 350-3 QK	7410544	Bucată	1 Bucată
