Casetă adjustabilă în înălţime cu ieşire pentru cablu, RKSNUZD3, oţel inoxidabil
Nr. art. 7409228 | EAN 4012195867265
- Descrierea produsului
-

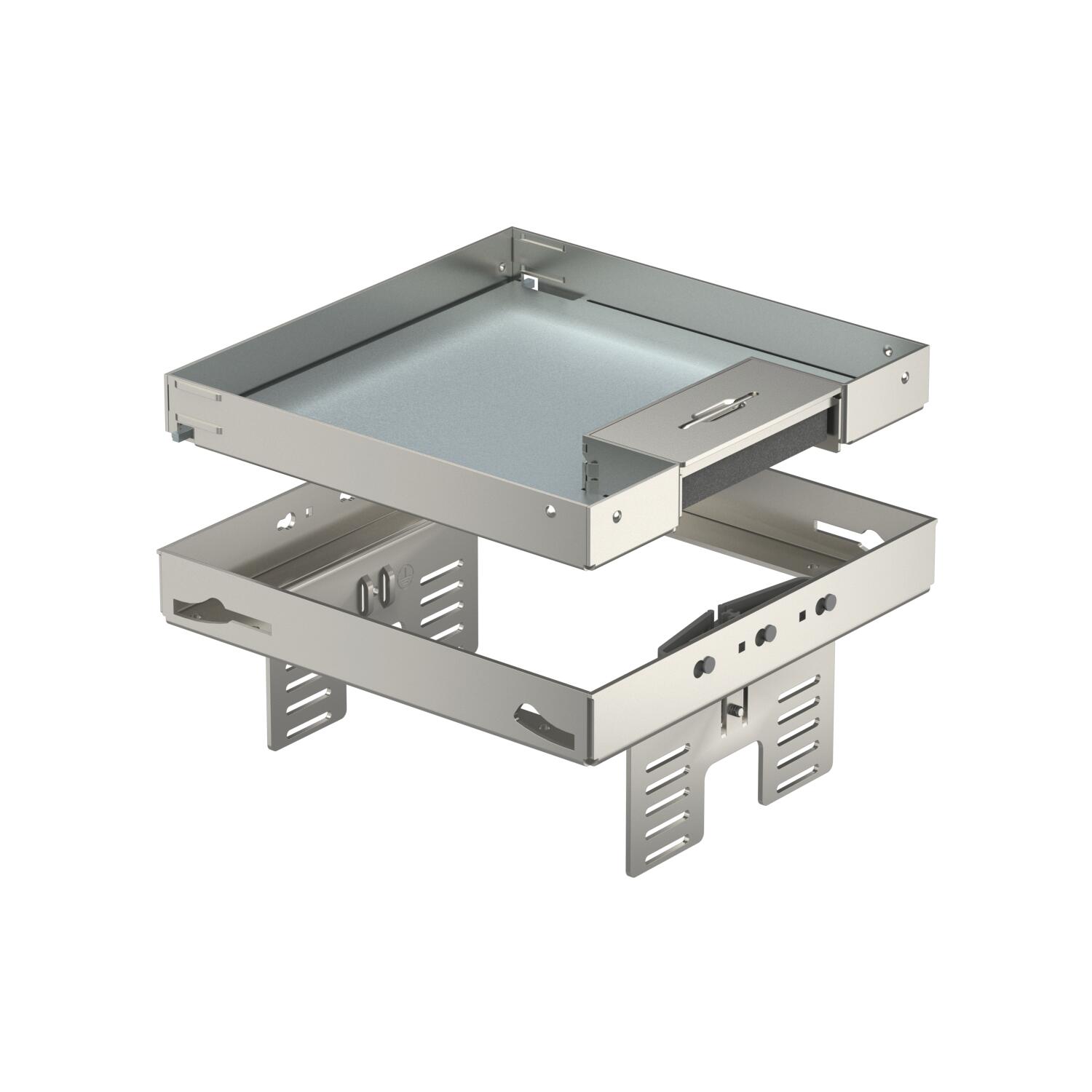

Descrierea produsuluiCasetă reglabilă în înălţime şi decuplabilă de la pardoseală, de mărime nominală 4, cu orificiu de ieşire pentru cablu, destinată montării aparatajului în pardoseli cu îngrijire uscată sau umedă pentru interior, pentru montare în dozele în pardoseală UZD250-3 sau UZD350-3, în legătură permanentă cu un capac pentru montaj DUG../4 sau în UGD250-3/4 sau UGD350-3/4. Montajul este realizat prin intermediul cornierelor de ajustare (care se comandă separat) în profilul ramelor din aluminiu corespunzător dozelor în pardoseală.
Casetă ajustabilă pe înălţime cu ieşire pentru cablu, 2 compartimente. Se pot instala 2 plăci de acoperire de tipul APMT2. Pentru instalarea a 2 suporturi universale UT3 pentru 4 aparate pentru instalații individuale cu inel / suport de susținere sau 6 aparate Modul 45.
-
- Date tehnice
-
Date tehnice

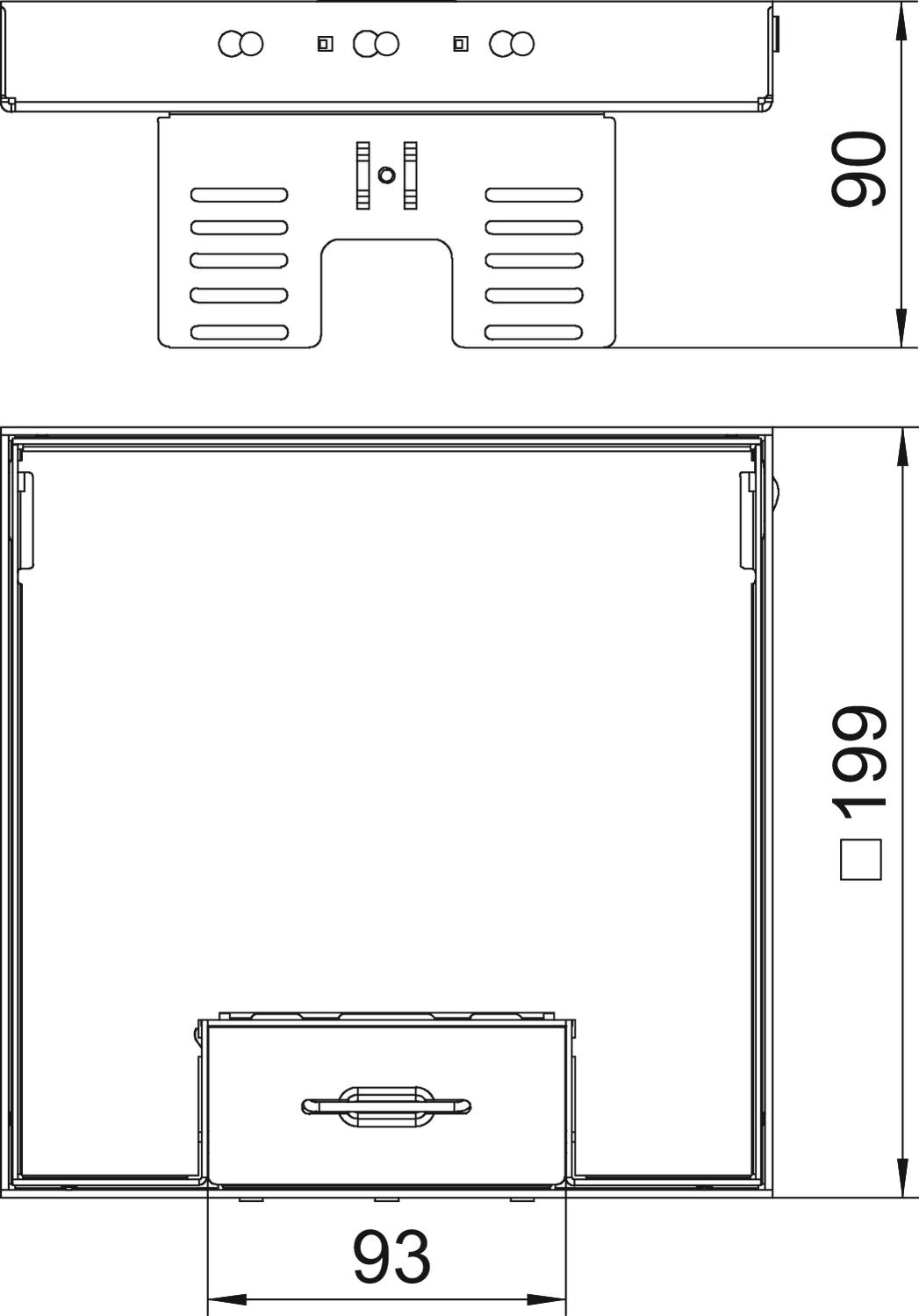

Adâncime de montare 105 mm Certificări VDE Cotă pardoseală min. 105 mm Decuplabil da Dimeniune nominală pentru coloane de instalații 4 Dimensiune 200x200mm Dimensiunea h 90 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 20 mm Înălţime 90 mm Încărcare verticală, suprafață mare până la 10.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Lăţimea 199 mm Lățimea dimensiunii instalației 201 mm Lungime 199 mm Lungimea dimensiunii instalației 201 mm Material Oţel superior, inoxidabil 1.4307 Număr de pahare pentru aparate 2 Numărul aparatelor montabile 6 Numărul fixărilor de cablu 1 Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Standard EN 50085-2-2 Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj UT3 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT3, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 165 mm
UT3 45 3 7408723 1 Bucată
Profil de reglare în înălţime pentru instalarea în UGD250-3 pentru o casetă pătrată
NW 250-3 QK 7410540 1 Bucată
Profil de reglare în înălţime pentru instalarea în UGD350-3 pentru o casetă pătrată
NW 350-3 QK 7410544 1 Bucată Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Ventuză, 300 N
WZ 1029 7408634 1 Bucată - Materiale de descărcat
-
