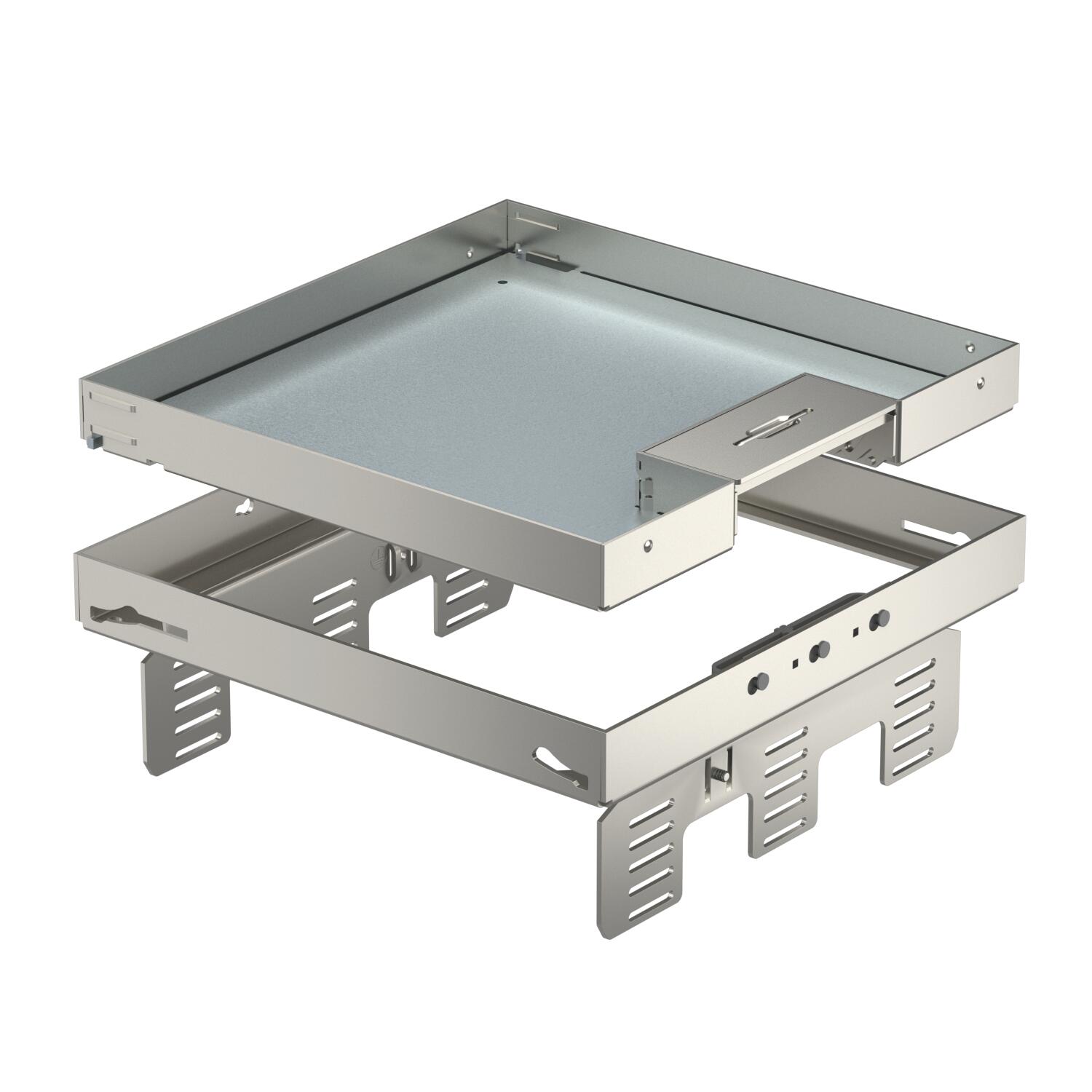

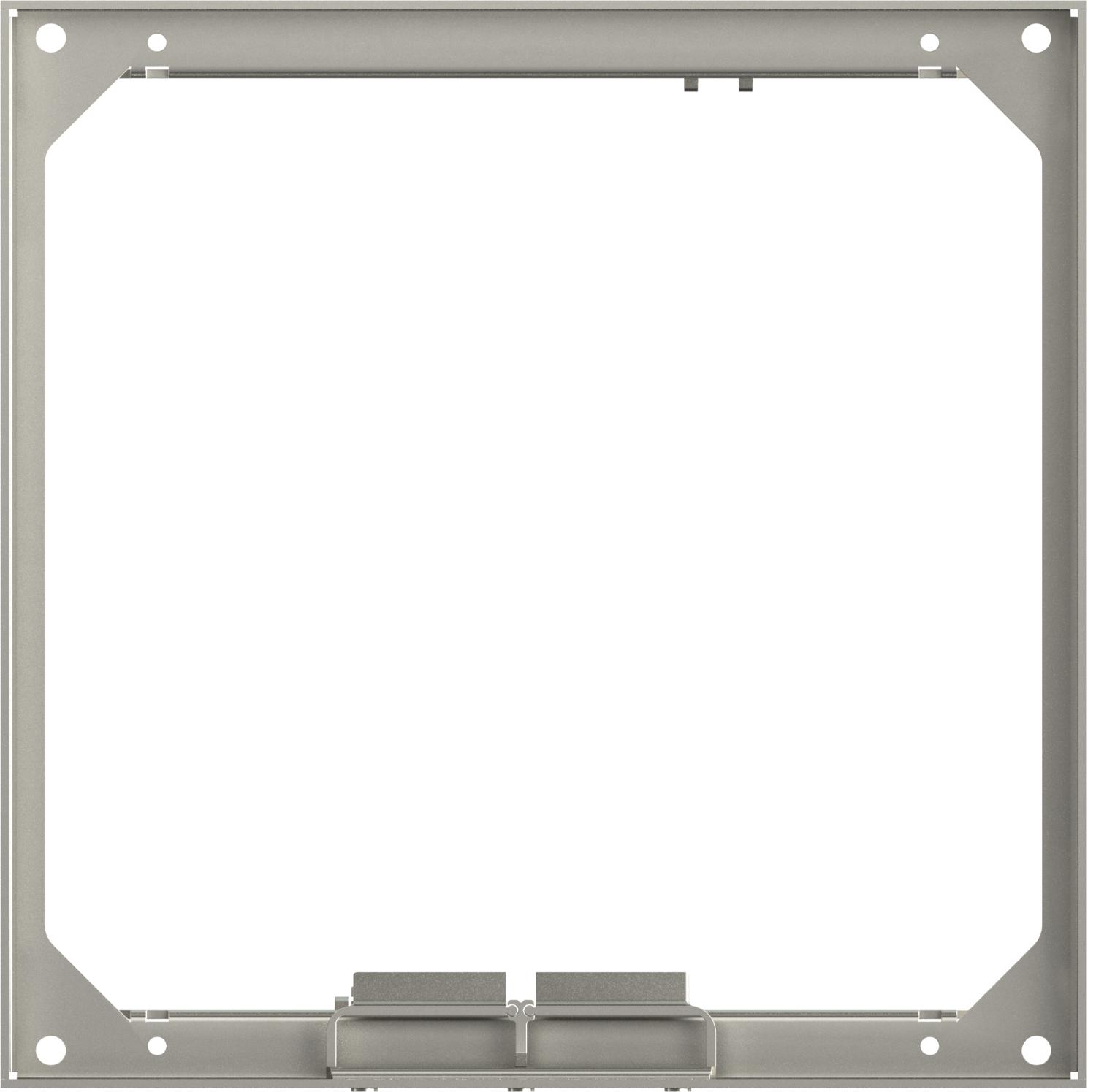

Casetă adjustabilă în înălţime cu ieşire pentru cablu, RKSNUZD3, oţel inoxidabil
Nr. art. 7409238 | EAN 4012195867302
- Descrierea produsului
-
Descrierea produsuluiCasetă reglabilă în înălţime şi decuplabilă de la pardoseală, de mărime nominală 9, cu orificiu de ieşire pentru cablu, destinată montării aparatajului în pardoseli cu îngrijire uscată pentru interior, pentru montare în dozele în pardoseală UZD250-3 sau UZD350-3, în legătură permanentă cu un capac pentru montaj DUG../9 sau în UGD250-3/9 sau UGD350-3/9. Montajul este realizat prin intermediul cornierelor de ajustare (care se comandă separat) în profilul ramelor din aluminiu corespunzător dozelor în pardoseală.
Casetă ajustabilă pe înălţime cu ieşire pentru cablu, 3 compartimente. Se pot instala 3 plăci de acoperire de tipul APMT5. Pentru instalarea a 3 suporturi universale UT4 pentru 9 aparate pentru instalații individuale cu inel / suport de susținere sau 12 aparate Modul 45.
Nivellierbare und vom Fußboden entkoppelte Kassette der Nenngröße 9, mit Schnurauslass, für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD250 oder UZD350, jeweils in Verbindung mit einem Montagedeckel DUG../9. Die Montage erfolgt mittels Nivellierwinkel (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen.
Nivellierbare Kassette, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden.
-
- Date tehnice
-
Date tehnice

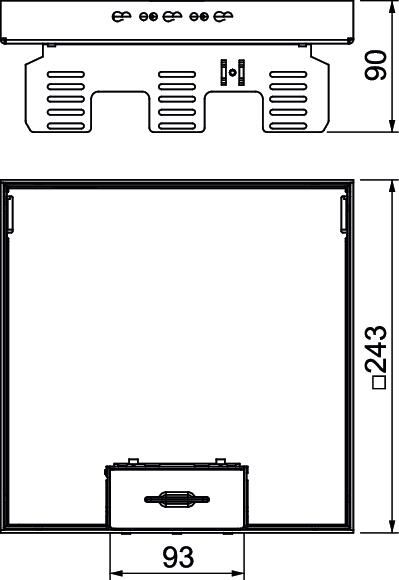

Adâncime de montare 105 mm Certificări VDE Cotă pardoseală min. 105 mm Decuplabil da Dimeniune nominală pentru coloane de instalații 9 Dimensiune 243x243mm Dimensiunea h 90 mm Execuția fixării de cablu Ieşire rabatabilă pentru cabluri Grad de protecție IK IK10 Gradul de protecție (IP) în stare de repaus IP40 Gradul de protecție (IP) în utilizare IP20 Grosimea stratului acoperitor de pardoseală 20 mm Înălţime 90 mm Încărcare verticală, suprafață mare până la 10.000 N Încărcare verticală, suprafață mică 6.102.7 (bis 3.000 N) Îngrijirea pardoselii uscat Lăţimea 243 mm Lățimea dimensiunii instalației 244 mm Lungime 243 mm Lungimea dimensiunii instalației 244 mm Material Oţel superior, inoxidabil 1.4307 Număr de pahare pentru aparate 3 Numărul aparatelor montabile 12 Numărul fixărilor de cablu 1 Potrivit pentru instalarea în pardoseală dublă da Potrivit pentru instalarea în pardoseală falsă da Standard EN 50085-2-2 Suport aparate pentru montaj pe paharele de aparate da Tipul sistemului de montaj UT4 Variantă pătrat Versiune pentru încărcări grele nu - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Suport universal UT4, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 208 mm
UT4 45 4 7408727 1 Bucată

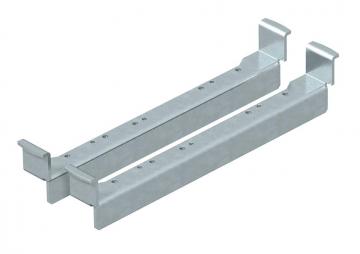

Profil de reglare în înălţime pentru instalarea în UGD250-3 pentru o casetă pătrată
NW 250-3 QK 7410540 1 Bucată

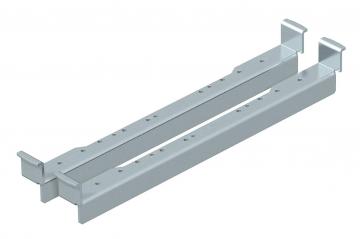

Profil de reglare în înălţime pentru instalarea în UGD350-3 pentru o casetă pătrată
NW 350-3 QK 7410544 1 Bucată Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Ventuză, 300 N
WZ 1029 7408634 1 Bucată - Materiale de descărcat
-
Fișă date de siguranță RKSN2 UZD3 9VS20 / 7409238 , 0.05MB , pdfSpecificații RKSN2 UZD3 9VS20 / 7409238 , 0.24MB , pdfDeclarație de conformitate UE RKSN2 UZD3 9VS20 / 7409238 , 0.16MB , pdfDeclarație de Conformitate pentru UK RKSN2 UZD3 9VS20 / 7409238 , 0.14MB , pdfREACH Declarație de conformitate RKSN2 UZD3 9VS20 / 7409238 , 0.12MB , pdfRoHS Declarație de conformitate RKSN2 UZD3 9VS20 / 7409238 , 0.13MB , pdfAutorizație de utilizare Certificare VDE pentru RK RKN , 0.18MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj RKSN2 UZD , 0.07MB , pdfPentru acest produs nu sunt disponibile texte
