Cartuş fotovoltaic - descărcător de supratensiune, tip 2 1 | 440 | IP20

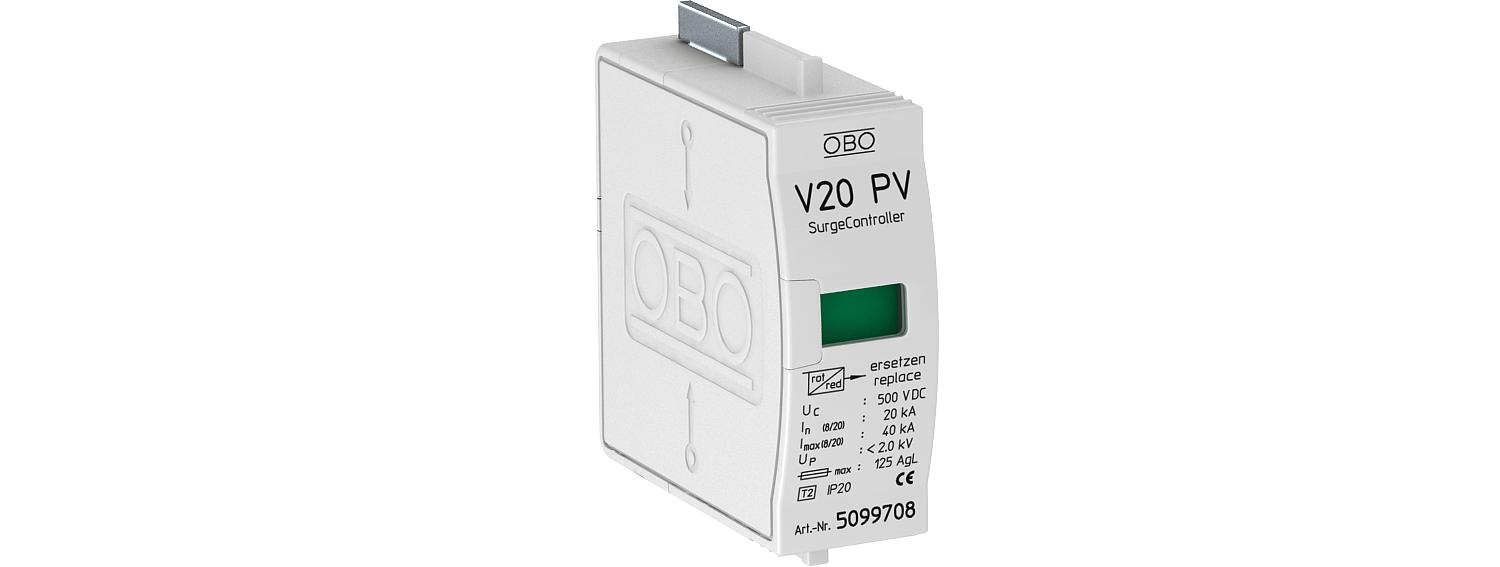

Cartuş fotovoltaic - descărcător de supratensiune, tip 2

Nr. art. 5099708 | EAN 4012195708933

Nr. art. / Tip

Legarea polilor	1

Tensiune maximă de funcţionare continuă AC

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Cartuş SurgeController - tip 2 descărcător de supratensiune pentru instalaţii fotovoltaice

• Pentru egalizarea potenţialului de protecţie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare până la 40 kA (8/20) per pol
• Nivel redus de protecţieDC: <2,0 kV per pol (conexiune Y: 4,0 KV şi Uoc max = 1000V DC)
• Descărcător cu dispozitiv termo-dinamic de declanşare şi afişaj optic al funcţionării
• Descărcător cu varistor pe bază de oxid de zinc, capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizarea în tablourile electrice
• Capacitate ridicată de descărcare la o durată mare de utilizare

Utilizare: instalaţii PV fără sau cu instalaţie separată izolată de protecţie la trăsnet

Date tehnice

Date tehnice

Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	da
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
CP nr.	1→2
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	500V DC
Formă a reţelei	TN
Forma reţelei	nu
Legarea polilor	1
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	125 A
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă AC	440 V
Tensiune maximă de funcţionare continuă DC	500 V
Tensiune nominală AC (50 / 60 Hz)	400 V
Timp de acţionare	<25 ns
Tip de montaj	la element de bază
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	125
Variantă	1-pol, cartuș fotovoltaic cu soclu Y până la 600 V DC
