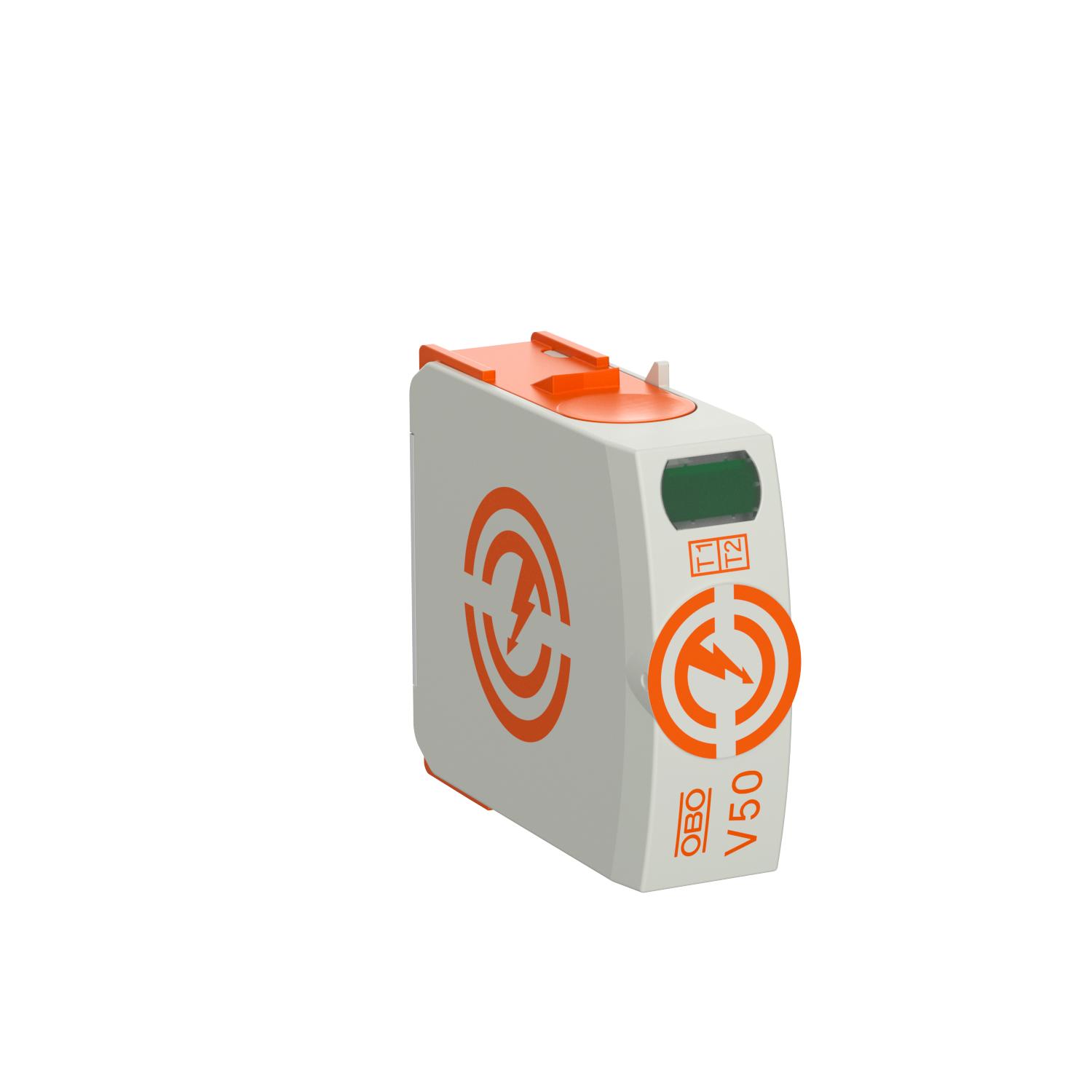

Cartuș V50 280 V

Nr. art. 5093508 | EAN 4012196159598

Nr. art. / Tip	5093508 / V50-0-280

Legarea polilor	1

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Cartuș, descărcător combinat de curent de trăsnet tip 1+2

• Pentru egalizarea de potenţial la trăsnet conform normelor DIN EN 62305 (IEC 62305)
• Capacitatea de descărcare curent de trăsnet de 12,5 kA (10/350) pe pol
• Descărcător debroșabil modular cu dispozitiv de întrerupere cu semnalizare vizuală
• Mecanism de blocare cu protecție la vibrații și cheie de tensiune
• Din material platic conform UL 94 V-O

Date tehnice

Date tehnice

Aerisit	nu
Amprenta CO₂ (GWP) de la leagăn la poartă	0,2065 kg CO₂e / 1 Bucată
Certificări	VDE
Clasa de solicitare conform EN 61643-11	Tip 1+2
Curent de scurgere nominal (8/20) (L-N)	30 kA
Curent de trăsnet (10/350 μs)	12,5 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent maxim de descărcare (8/20 μs) [L-N]	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	280V
Distanţă minimă	1,5 mm
Formă a reţelei	toate
Legarea polilor	1
Material carcasă	PA UL 94 V-0
Momentul de torsiune	4 Nm
Nivel de protectie (L-N)	≤1,3
Număr de poli	1
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	0,5 mm²

Secțiunea transversală a conductorului la clemele FM min.	21 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa I+II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare (L-N)	280 V
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune reziduală [L-N] @ 1 kA	0,7 kV
Tensiune reziduală [L-N] @ 12,5 kA	1 kV
Tensiune reziduală [L-N] @ 5 kA	0,8 kV
Tensiune TOV [L-N] cu mod rezistiv - 5 s	335 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	440 V
Timp de acţionare	<25 ns
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	160 A gL/gG
