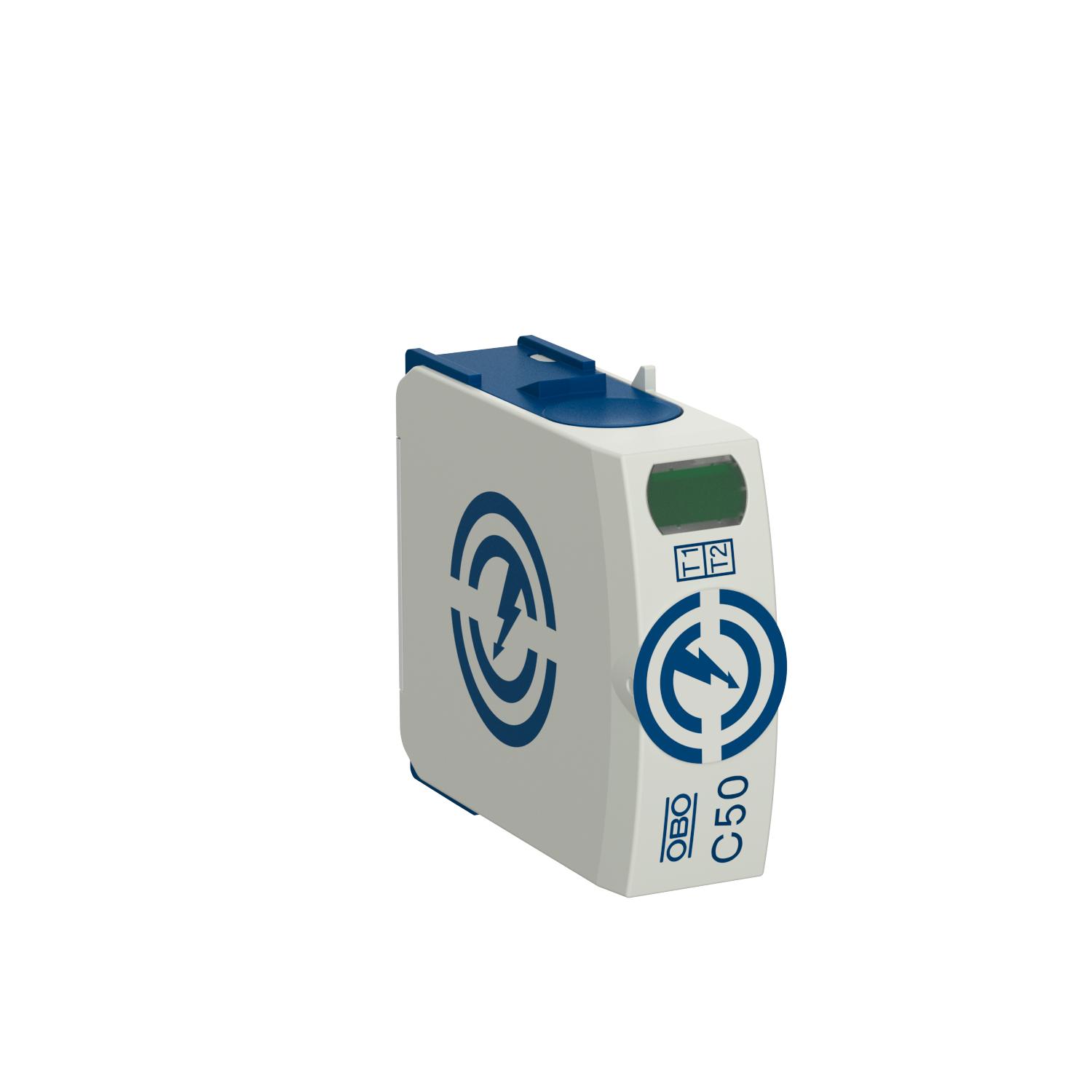

Cartuș NPE-C50
Nr. art. 5095609 | EAN 4012196337620
- Descrierea produsului
-
Descrierea produsuluiCartuș, descărcător combinat de curent de trăsnet Tip 1+2
• Pentru egalizarea de potenţial la trăsnet conform normelor VDE 0185-305 (IEC 62305)
• Capacitatea de descărcare curent de trăsnet de 50 kA (10/350) în total
• Descărcător debroșabil modular cu dispozitiv de întrerupere cu semnalizare vizuală
• Mecanism de blocare cu protecție la vibrații și cheie de tensiune
• Din material platic conform UL 94 V-O
* Complet = Cartuş şi soclu
-
- Date tehnice
-
Date tehnice
Aerisit nu Capacitatea de stingere a curentului rezidual (eff) [N-PE] 0,1 kA Certificări VDE Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da Curent de trăsnet (10/350) [total] 50 kA Curent maxim de descărcare (8/20 μs)[N-PE] 80 kA Curent nominal de descărcare (8/20 µs) [N-PE] 50 kA Dimensiune 255V Distanţă minimă 1,5 mm Legarea polilor N/PE Material carcasă PA UL 94 V-0 Momentul de torsiune 4 Nm Număr de poli 1 Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 2 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 35 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 16 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 1,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 35 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 2 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 1,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 16 AWG Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranță integrată nu SPD conform IEC 61643-1 clasa I+II SPD conform UL 1449 Tip 4 Temperatură operațională max. 80 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 255 V Tensiune TOV [L-N] cu mod rezistiv - 200 ms 1200 V Tip de montaj Şină omega 35 mm Tip de protecţie IP20 - Toate tipurile
