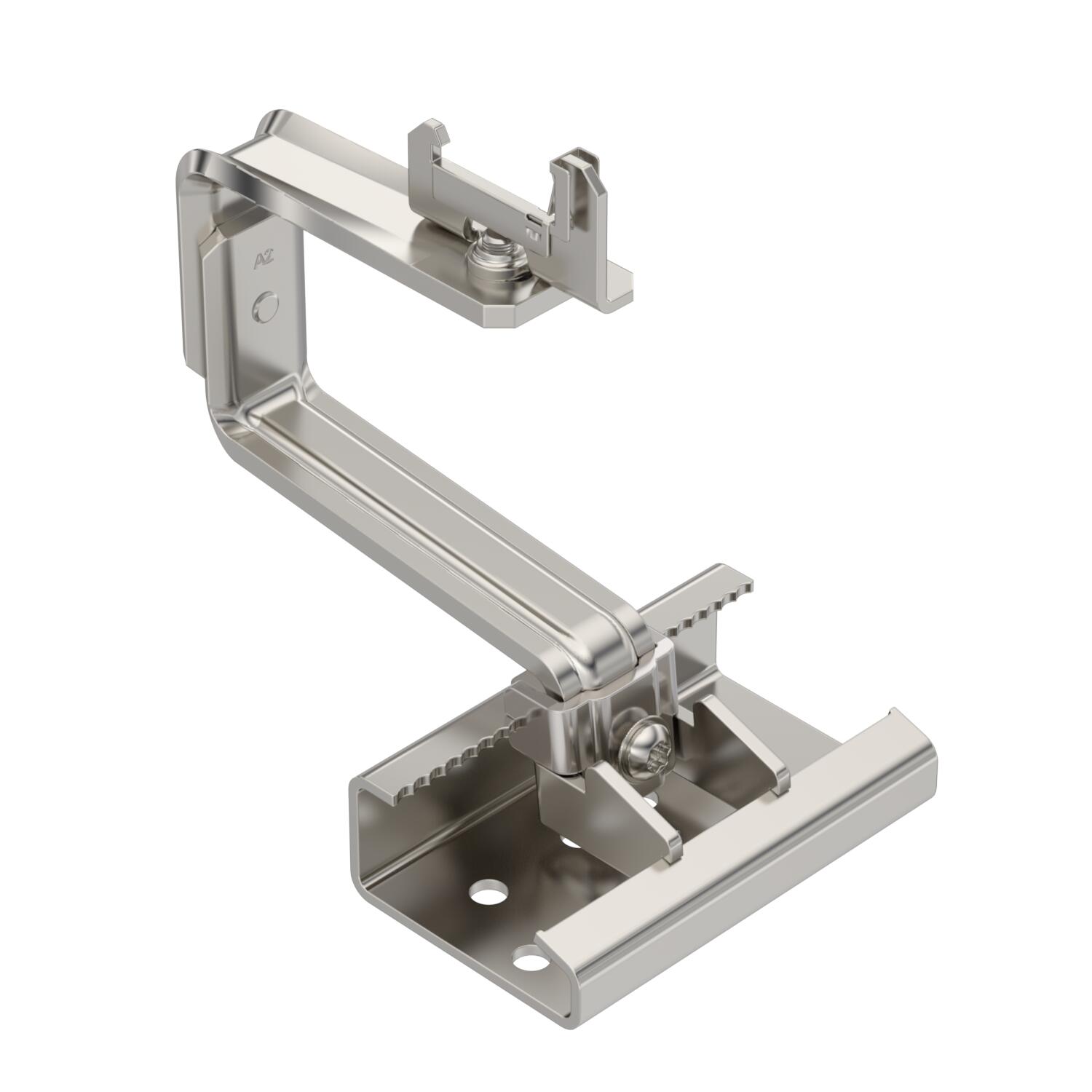

Cârlig de acoperiș universal pentru montarea modulelor fotovoltaice, acoperiș de țiglă
Nr. art. 5901410 | EAN 4012197368685
- Descrierea produsului
-
Descrierea produsuluiCârlige de acoperiș pentru montarea modulelor fotovoltaice pe acoperișuri înclinate în combinație cu profilul de susținere TP 45. Adecvat pentru acoperișuri din țiglă. Fixare blocabilă la profilul de susținere. Montare pe streașină cu șuruburi cu cap cilindric TKS. Cârligul de acoperiș este reglabil în mod continuu pe orizontală și verticală prin intermediul unor conexiuni cu șuruburi, cheie Torx 40 adecvată. Ajustarea înălțimii în zona șarpantei acoperișului de la 40-54 mm, ajustarea laterală până la 76 mm, ajustarea înălțimii profilului de susținere până la 18 mm.
-
- Date tehnice
-
Date tehnice

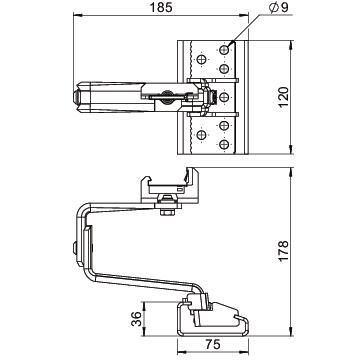

Aliniere orizontal / vertical Amprenta CO₂ (GWP) de la leagăn la poartă 6,9362 kg CO₂e / 1 Bucată Ancoraj înșurubare Cu placă de montaj da Culoare oţel inoxidabil Dimensiune 140x197x144 Este necesară străpungerea acoperișului da Grosime material 6 mm Lăţimea 120 mm Lățimea plăcii de fixare 75 mm Lungimea plăcii de fixare 120 mm Material Oţel superior, inoxidabil 1.4307 Recomandat pentru fixarea sistemului fotovoltaic pe acoperiș/fațadă Fixare pe acoperiș înclinat Recomandat pentru material de acoperiș Țiglă pentru acoperiș reglabil da Suprafaţă luminos, reprelucrat Unghi de înclinare min. 90 ° - Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare

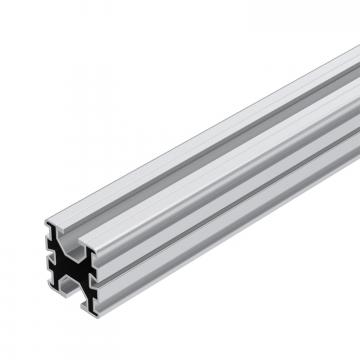

Profil portant pentru montarea modulelor fotovoltaice
TP 45 2350 ALU 5900405 4 Bucată
Profil portant pentru montarea modulelor fotovoltaice
TP 45 4700 ALU 5900410 4 Bucată

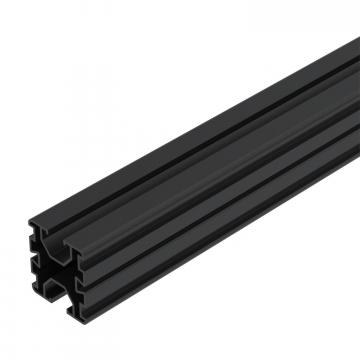

Profil portant pentru montarea modulelor fotovoltaice
TP 45 4700 ALU S 5900412 4 Bucată Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare

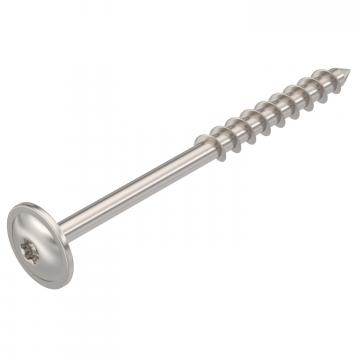

Șurub cu cap plat pentru cârlige de acoperiș
TKS 8x100 A2 5901800 100 Bucată

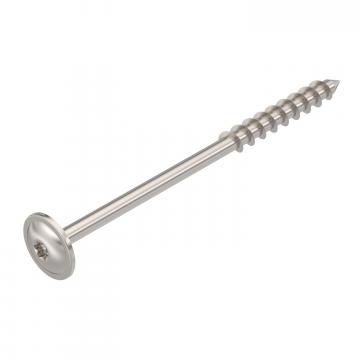

Șurub cu cap plat pentru cârlige de acoperiș
TKS 8x120 A2 5901802 100 Bucată

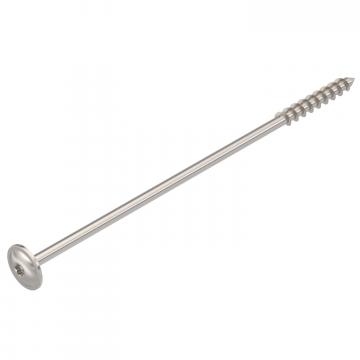

Șurub cu cap plat pentru cârlige de acoperiș
TKS 8x200 A2 5901804 50 Bucată - Materiale de descărcat
-
Specificații DHU A2 / 5901410 , 0.30MB , pdfInstrucțiuni de montaj PV mounting systems for pitched roofs , 3.04MB , pdfPentru acest produs nu sunt disponibile texte
