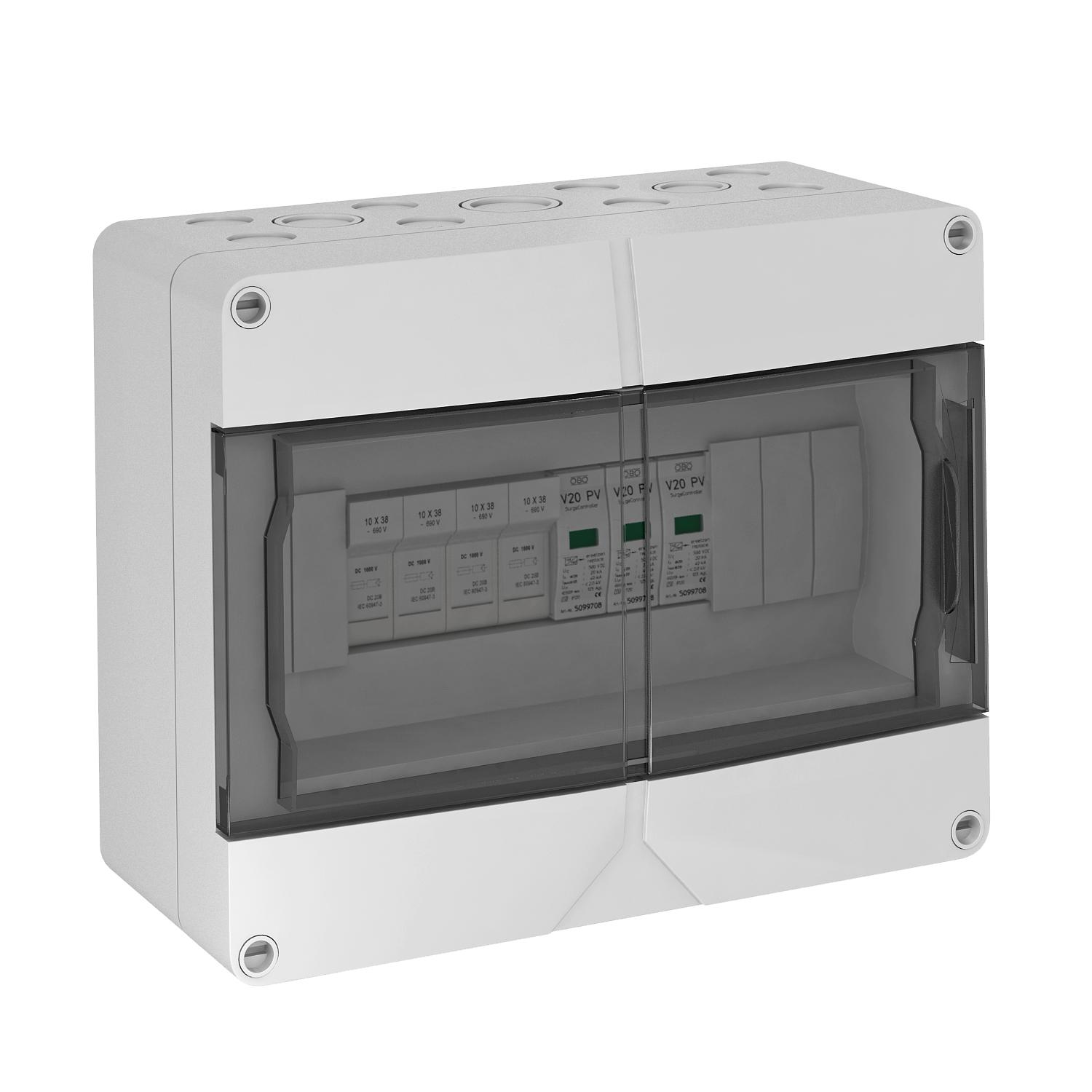

Carcasă fotovoltaică cu 4 siguranţe 10 A IP65

Carcasă fotovoltaică cu 4 siguranţe 10 A

Nr. art. 5088651 | EAN 4012195780717

Nr. art. / Tip

Tip de protecţie	IP65

Descrierea produsului

Descrierea produsului

Solutie sistem sigurante fotovoltaice pentru invertoare fotovoltaice cu 1 tracker MPP

• Rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)

• Nivel scăzut de protectie DC: < 4.0 kV (Voc max = 1000 V DC with V20-C/0-500PV)

• Articol nr.: 5088651: (+) Poli protejati cu ajutorul a 4 sigurante fotovoltaice 10x38mm, 10 A, 1000V DC protejat

• Articol nr.: 5088654: (+) Poli protejati cu ajutorul a 4 sigurante fotovoltaice 10x38mm, (neechipat), 1000V DC protejat

• Conectori peste cleme până la 6mm² legat în paralel în doză, până la 30A DC per clemă

• Pre-montate în carcasă din policarbonat (IP65), rezistent la exterior, inclusiv presetupă pentru protectia DC a invertorului în sisteme fotovoltaice.

În cazul pericolului de creare de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!

Date tehnice

Date tehnice

adâncime	122 mm
Anschlussart Generatoranschlusskasten	Tension spring terminal
Clasă de încercare tip 1	nu
Clasă de încercare tip 2	da
Clasă de încercare tip 3	nu
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei DC	da
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	nu
Configuraţia rețelei TN-S	nu
Configuraţia rețelei TT	nu
CP nr.	1→2
Culoare	gri deschis; RAL 7035
Curent maxim de descărcare (8/20 μs)	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	1000V DC
Echipat cu separator de sarcină	nu
Entries per MPPT	4
Exits per MPPT	4
Formă a reţelei	DC
Forma reţelei	nu
Funcție de monitorizare	nu
Grad de protecție IK	IK07
Grosimea maxim de ieșire	30 A

Grosimea maxim de intrare per șir	30 A
Grosimea maximă de intrare CC	1000 V

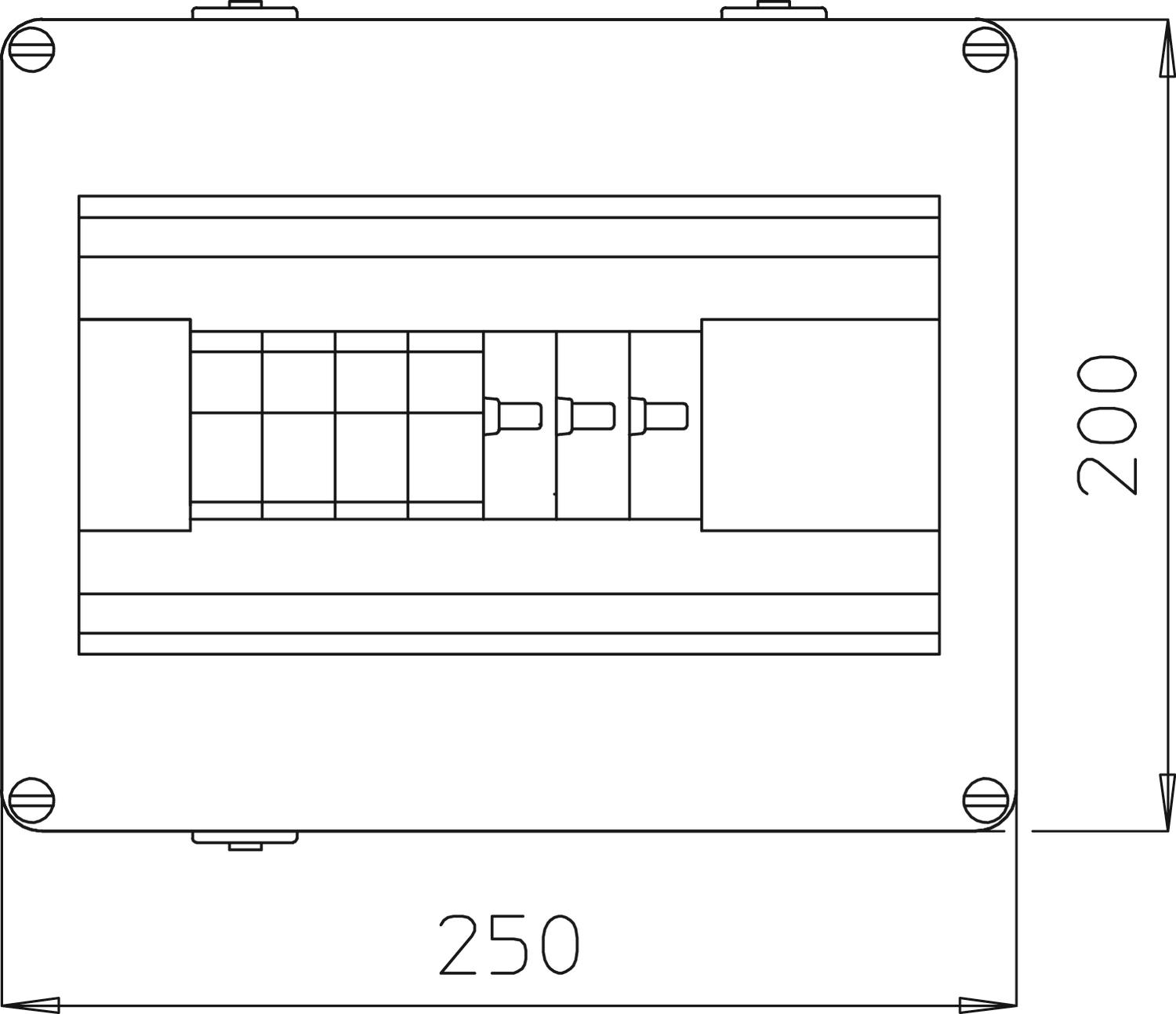

Înălţime	200 mm
Interval de temperatură aplicabil max.	40 °C
Interval de temperatură aplicabil min.	-25 °C
Lăţimea	250 mm
Material carcasă	PC
Număr intrări	4
Numărul de intrări de șiruri	4
Numărul de intrări pentru cabluri	16
Number of MPPTs	1
Protecție intrare	10 A
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	6 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,5 mm²
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă DC	1000 V
Timp de acţionare	<25 ns
Tip de cablu pentru aparatele de protecție la supratensiune	Linie de alimentare CC (PV)
Tip de intrare	Presetupă
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP65
Variantă	Tip 2 în carcasă cu 4 siguranţe PV (10A)
