Bridă U 2056 cu picior U, simplă, contrapiesă metalică, FT 16 | 22 | 3

Bridă U 2056 cu picior U, simplă, contrapiesă metalică, FT

Nr. art. 1186516 | EAN 4012196849871

Nr. art. / Tip

Domeniu de prindere D min.

Domeniu de prindere D max.

Tensiune de strângere max.

Descrierea produsului

Descrierea produsului

Bridă U cu picior U, contrapiesă metalică cu marginile rotunjite pentru protecția cablurilor. Pentru montaj de cablu vertical și orizontal pe șină C Pentru dimensiunea fantei 18-22 mm. Cu 1 singur șurub pe contrapiesă, șurub hexagonal cu cap SW10, cu șliț drept și în cruce Recomandată pentru montaj în interior și exterior Se recomandă montarea unei contrapiese

Date tehnice

Date tehnice

Amprenta CO₂ (GWP) de la leagăn la poartă	0,09 kg CO₂e / 1 Bucată
Cu contrapiesă	nu
Cu piesă metalică	da

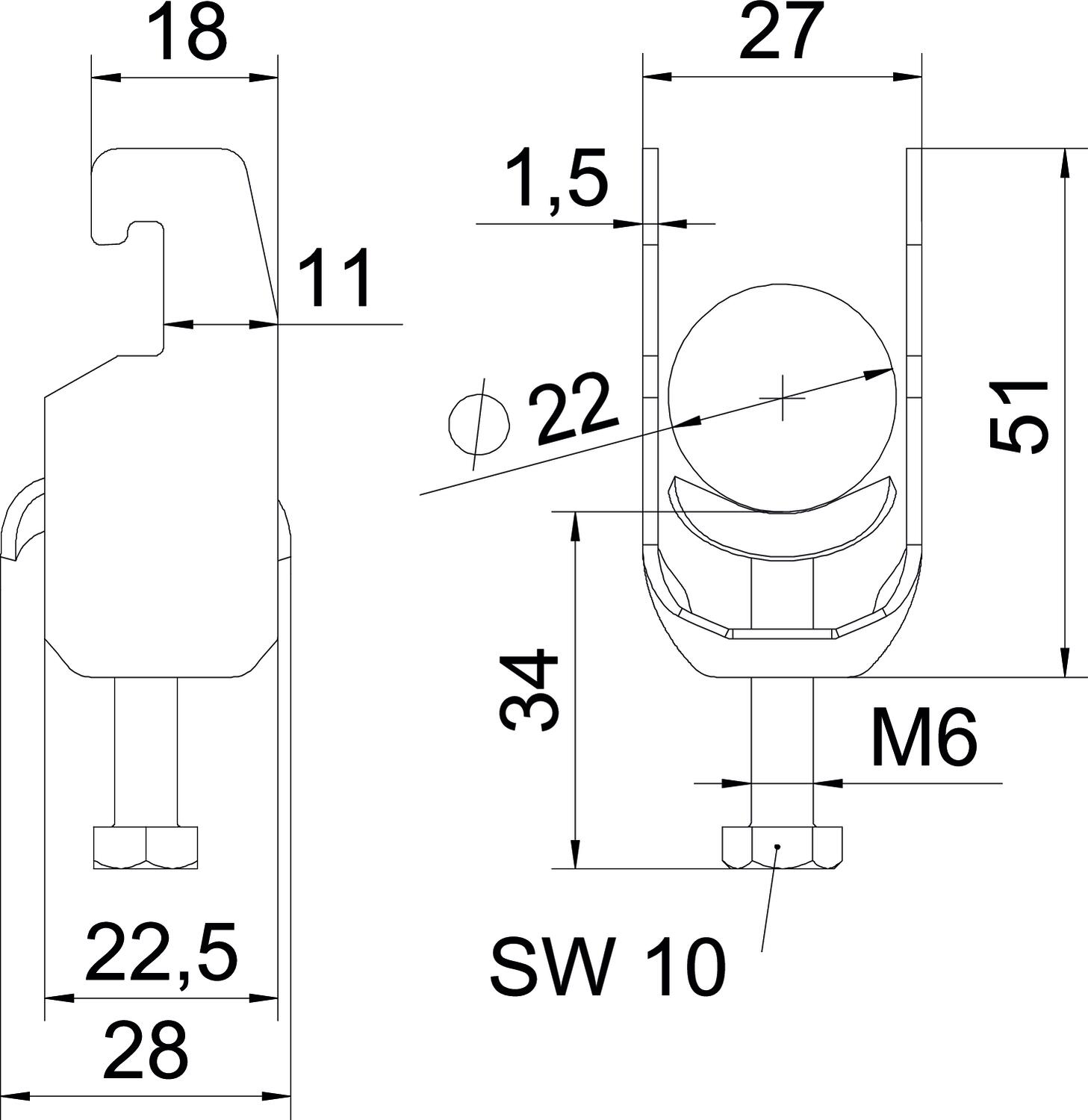

Dimensiune	16-22mm
Dimensiune A	22,5 mm
Dimensiune C	18 mm
Dimensiune decupare	10 mm
Dimensiune G (mm)	M6
Dimensiune L	34 mm
Dimensiunea H	51 mm
Dimensiune B	27 mm
Dimensiune t	1,5 mm
Domeniu de prindere D max.	22 mm
Domeniu de prindere D min.	16 mm
fără halogeni	da
Filet	M6
Grosimea tablei	1,5 mm

Înălţime	51 mm
Lăţimea	27 mm
Lungime	22,5 mm
Lungimea dimensiunii exterioare	28 mm
Material	Oţel
Material suplimentar	Oţel
Materialul piesei	Oțel
Menținerea în funcțiune	da
Număr de cabluri/ţevi	1
pentru diametru al țevii max.	22 mm
pentru diametru al țevii min.	16 mm
pentru șine cu dimensiunea fantei (cu interval) max.	22 mm
pentru șine cu dimensiunea fantei (cu interval) min.	18 mm
Suprafaţă	= zincat prin imersie
Suprafață suplimentară	zincat termic
Tensiune de strângere max.	3 Nm
Tip de montaj	Şină profilată

Toate tipurile

Toate tipurile

Tip	Domeniu de prindere D min.	Domeniu de prindere D max.	Tensiune de strângere max.	Nr. art.	Cantitate	cea mai mică unitate de vânzare
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Bucată	100 Bucată
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Bucată	100 Bucată
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Bucată	100 Bucată
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Bucată	100 Bucată
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Bucată	100 Bucată
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Bucată	100 Bucată
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Bucată	100 Bucată
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Bucată	100 Bucată
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Bucată	100 Bucată
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Bucată	100 Bucată
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Bucată	50 Bucată
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Bucată	25 Bucată
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Bucată	25 Bucată
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Bucată	25 Bucată
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Bucată	25 Bucată
