Aparat coaxial de protecţie pentru conexiune F: mamă/mamă
Nr. art. 5093272 | EAN 4012195022619
- Descrierea produsului
-
Descrierea produsuluiAparate coaxiale de protecția cablurilor de date
• Protectie de bază
• Capacitate mare de încărcare cu curent de impuls 2 x 2,5 kA (10/350)
• Montaj simplu (adaptor), m = priză, f = bucșă
• Diferite combinatii de adaptoare
• Cu conector F
• Transmisie optimă

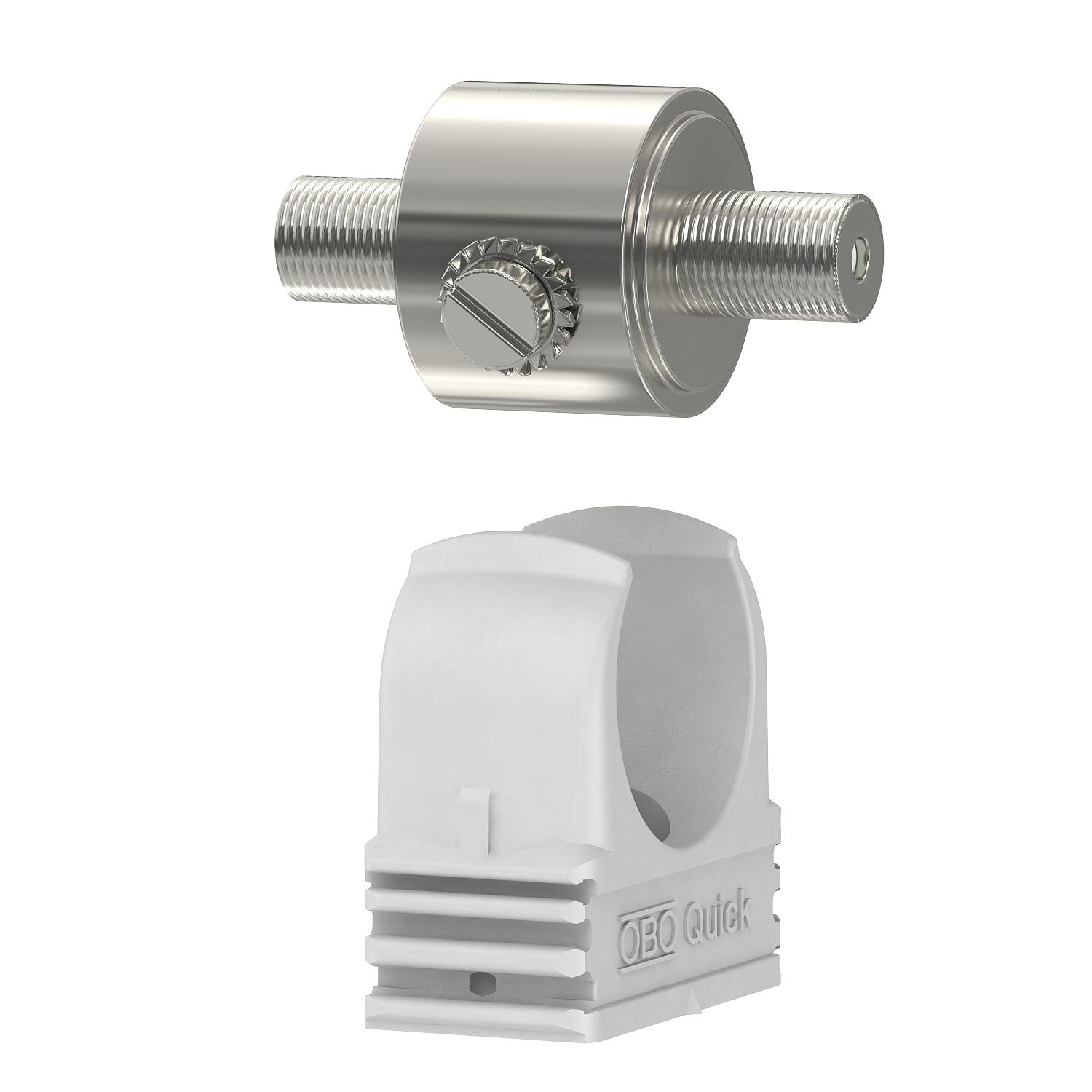

• Inclusiv bridă Quick M25 de la OBO pentru o instalare simplă
Utilizare: Protectia instalatiilor TV și SAT, multiswitch-uri, receivere precum și DVB-T(2)
-
- Date tehnice
-
Date tehnice
Amortizare prin reflexie ≥14 dB Atenuare de inserție (Insertion loss) ≤0,9 dB Capacitate (conductor-conductor) <10 pF Capacitate (conductor-pământ) <20 pF Conexiune la ecran da Contact pentru instalaţia de telecomunicaţii nu CP nr. 0→2 Curent de impuls 1 kA Curent de încărcare nominal AC 3,5 A Curent de încărcare nominal DC 5 A Curent total de impuls (10/350) D1: 2 kA Curent total de impuls (8/20) 10 kA Dimensiune 130V Durata de impuls conductor- pământ C2: 10 kV / 5 kA (8/20µs) Durata de impuls conductor-conductor C2: 10 kV / 5 kA (8/20µs) Ecranare direkt Execuţie verificată în caz de explozie nu Frecvenţă limită 3400 MHz Interval de temperatură aplicabil max. 80 °C Interval de temperatură aplicabil min. -40 °C Kategorie Tip 1+2 / D1+C2 Monitorizarea descărcătorului nu Nivel de protecţie <800 V Nivel de protecţie conductor - pământ <800 V Nivel de protecţie conductor/conductor <800 V Normă de verificare IEC 61643-21 Număr poli 1 Rezistenţă de propagare a undelor 75 Ω Rezistenţa izolaţiei >1 GΩ Semnalizare în interiorul aparatului fără Sistem de conectare F SPD conform IEC 61643-21 Clasa I+II / D1+C2 Tensiune maximă de funcţionare continuă AC 130 V Tensiune maximă de funcţionare continuă DC 185 V Tip de cablu pentru aparatele de protecție la supratensiune Cablu de date COAX Tip de protecţie IP40 - Toate tipurile
