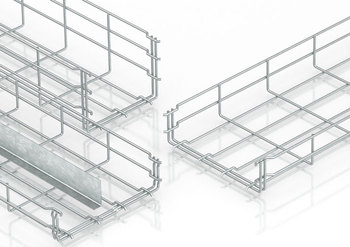

Jgheaburi din sârmă GR-Magic®
Inovație de sistem de la OBO: jgheab din sârmă cu sistemul brevetat de îmbinare GR-Magic® – montaj rapid și flexibilitate redefinite.
Durata de montaj devine tot mai importantă în procesul de selectare al unui produs.

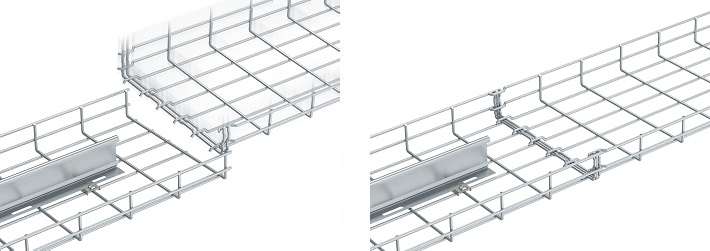

Cu jgheabul din sârmă GR-Magic®, fie în design standard, fie ca jgheab din sârmă de tip G, OBO Bettermann oferă o adevărată inovație de sistem. Grație sistemului de conectare dezvoltat și brevetat de către OBO, amplasarea și inserarea se realizează în câteva secunde, fără unelte.

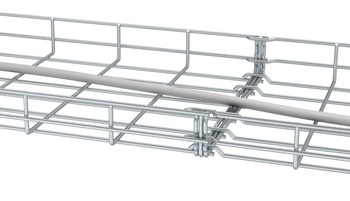

Pentru legătura longitudinală nu sunt necesare nici piese de îmbinare, nici unelte pentru montaj. Nu trebuie decât să îmbinați piesele. Acest lucru vă permite să economisiți spațiul de depozitare a pieselor de îmbinare și, astfel, și costurile. Noul jgheab din sârmă GR-Magic® asigură un ritm de instalare rapid, fără pierderea stabilității și a capacității portante. Verificările de încărcare demonstrează că sistemele GR-Magic® sunt la fel de bune ca îmbinările tradiționale cu șuruburi. Și proprietățile electrice sunt remarcabile: valorile mecanice și electrice stipulate în directiva VDE 0639, respectiv în noul IEC/EN 61537 sunt atinse fără probleme. În plus, sistemul GR-Magic® se poate fixa pe consolă fără șuruburi.
Maleabilitate superioară
Jgheaburile din sârmă nu pot fi ghidate mereu pe lungime, în linie dreaptă. Deseori, în funcție de utilizare, trebuie să se depășească o multitudine de obstacole de tip constructiv sau să se recurgă la schimbări neobișnuite ale direcției, atât în plan orizontal, cât și în plan vertical. Jgheaburile din sârmă de la OBO pot fi tăiate liber cu unealta pentru tăiere de la OBO. Și în acest caz, montajul este simplu și verificat în practică: piesa pentru îmbinare rapidă GRS realizează conectarea rapidă a jgheaburilor fără înșurubare. Astfel, pot fi gestionate sigur și rapid și problemele neașteptate de la locul de montare.
Menținerea în funcțiune cu GR-Magic®

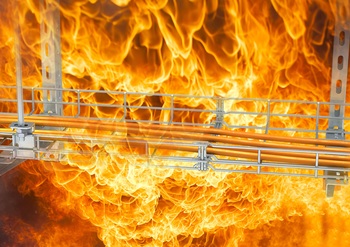

Pe lângă montajul rapid și varietatea de aplicații, inovația de la OBO mai oferă un avantaj important: sistemul de jgheaburi din sârmă GR Magic® și-a dovedit în mod impresionant rezistența și stabilitatea în testele de expunere la foc efectuate conform DIN 4102, partea 12. S-a verificat un mod de pozare cu o sarcină de cabluri de 15 kg/m și o distanță de sprijin de 1,5 m. Cu GR-Magic®, variantele de pozare ale sistemului de menținere în funcțiune s-au dezvoltat și mai mult. Un sistem rapid și sigur, gândit pentru practica de zi cu zi a instalării.
Jgheabul din sârmă de tip G Magic – sistemul pentru montaj direct pe perete și tavan
Utilizarea optimă a spațiului
Chiar și în spații înguste: jgheabul din sârmă versatil se poate monta aproape oriunde. G-GRM se poate monta direct pe pereți și tavan, în orice poziție. Acesta asigură o utilizare optimă a spațiului mai ales în tavanele false, în camerele pentru servere și în clădirile de birouri.
Material versatil
Indiferent că este folosit în încăperi uscate, în încăperi umede, în zone exterioare, în industria alimentară sau în construcția de tuneluri – jgheabul din sârmă G Magic are suprafața potrivită pentru orice domeniu. Oferta cuprinde variante zincate galvanic, zincate prin imersie și variante din oțel superior. Soluții flexibile pentru diverse aplicații.
Sisteme de jgheaburi din sârmă de tip C – capacitate portantă maximă și versatilitate
Sistemul de jgheaburi din sârmă de tip C de la OBO Bettermann îndeplinește cele mai înalte exigențe cu privire la capacitatea portantă și versatilitate. Datorită formei de tip C, se pot obține distanțe de sprijin de până la trei metri. Acest sistem, cu o înălțime a laturilor de 50 mm, împreună cu accesoriile optimizate de sistem, precum clemele, îmbinările rapide, pereții despărțitori, profilele de suspendare, cornierele de montaj etc., reprezintă completarea ideală la întregul sistem de jgheaburi din sârmă. Acesta este utilizat atât în industrie, cât și în toate celelalte domenii ale instalațiilor electrice profesionale.
Magic până în cel mai mic detaliu
Caracterul practic al unui sistem nu depinde numai de proprietățile de bază ale jgheaburilor din sârmă. Montajul este extrem de eficient tocmai datorită numeroaselor detalii inteligente. Multe componente blocabile aplică principiul de bază Magic în cel mai mic detaliu. La toate celelalte etape de montaj, în centrul atenției se află un mod de prelucrare deosebit de simplu.
Componente precum coturi, suporturi laterale, plăci de montaj, piese de îmbinare rapidă și cleme completează acest sistem ușor de montat. Fixarea capacului se realizează prin simpla montare a clemei pentru capac de tip DKU pe sârmele transversale ale jgheabului din sârmă.
În doar câteva etape, jgheaburile din sârmă OBO pot fi adaptate și la elemente portante cu suprastructuri și substructuri. În funcție de condițiile de montaj, datorită structurii jgheaburilor din sârmă, sunt posibile și diverse modificări ale direcției. Piesele standard de modificare a direcției la 45 ° sau 90 ° pot fi folosite drept componentă finită sau ca piesă de formă special construită pentru asamblarea pe cont propriu, ducând astfel la rezultatul dorit.
